Transistörler - FET, MOSFET - Tekil
CSD22205L

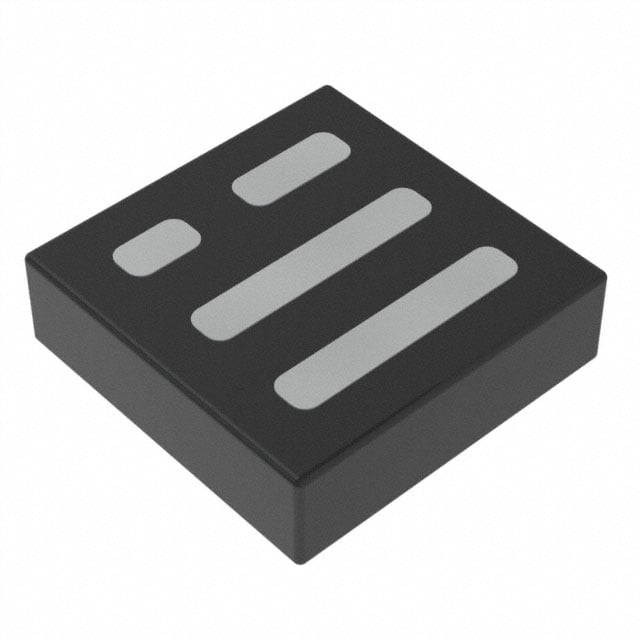

MOSFET P-CH 8V 7.4A 4PICOSTAR
- Üretici
- Texas Instruments
- Paket/Kılıf
- 4-XFLGA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD22205L
CSD22205L Hakkında
CSD22205L, Texas Instruments tarafından üretilen P-Channel MOSFET transistördür. 8V drain-source voltaj ile 7.4A sürekli drain akımı kapasitesine sahip olup, düşük RDS(on) değeri ile güç kaybını minimize eder. 4.5V gate sürücü voltajında 9.9mΩ on-direnci ile verimli anahtarlama performansı sunar. 4-PICOSTAR yüzey monte paketinde sunulan bu bileşen, -55°C ile +150°C arasında çalışabilir. Güç yönetimi uygulamaları, batarya anahtarlama devreleri, düşük voltaj DC-DC dönüştürücüler ve yük kontrolü gibi alanlarda kullanılır. Düşük gate charge ve kapasitans değerleri hızlı anahtarlama işlemlerine olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.4A (Ta) |
| Drain to Source Voltage (Vdss) | 8 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.5V, 4.5V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 8.5 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1390 pF @ 4 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-XFLGA |
| Part Status | Active |
| Power Dissipation (Max) | 600mW (Ta) |
| Rds On (Max) @ Id, Vgs | 9.9mOhm @ 1A, 4.5V |
| Supplier Device Package | 4-PICOSTAR |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | -6V |
| Vgs(th) (Max) @ Id | 1.05V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
