Transistörler - FET, MOSFET - Tekil
CSD19538Q3A

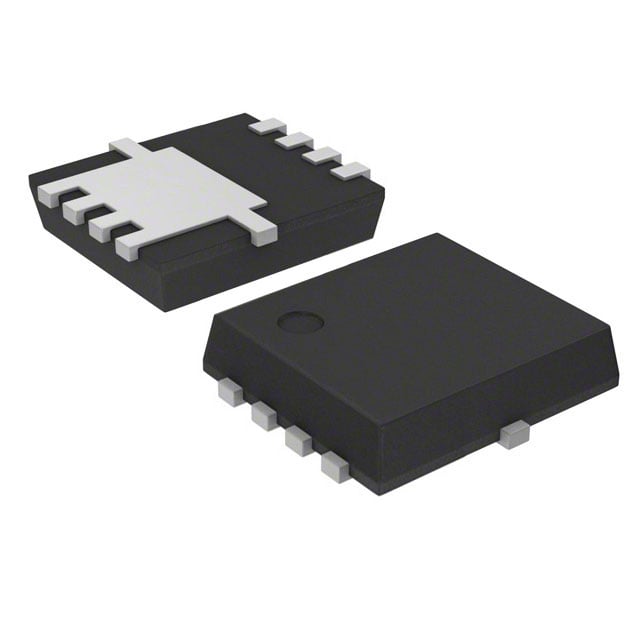

MOSFET N-CH 100V 15A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD19538Q3A
CSD19538Q3A Hakkında
CSD19538Q3A, Texas Instruments tarafından üretilen N-channel MOSFET transistördür. 100V Drain-Source gerilim (Vdss) ile 15A sürekli drain akımı kapasitesine sahiptir. 8-PowerVDFN (8-VSONP 3x3.3) yüzey montajlı paketinde sunulmaktadır. 59mOhm maksimum on-direnç (Rds On) değeriyle düşük kayıp uygulamalarda kullanılabilir. -55°C ile 150°C arası çalışma sıcaklık aralığına ve ±20V gate gerilim toleransına sahiptir. 4.3nC gate charge ve 454pF input capacitance değerleriyle hızlı anahtarlama uygulamaları için tasarlanmıştır. Motor kontrolü, DC-DC konvertörler, güç yönetimi ve anahtarlama devreleri gibi uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A (Ta) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4.3 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 454 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.8W (Ta), 23W (Tc) |
| Rds On (Max) @ Id, Vgs | 59mOhm @ 5A, 10V |
| Supplier Device Package | 8-VSONP (3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.8V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
