Transistörler - FET, MOSFET - Tekil

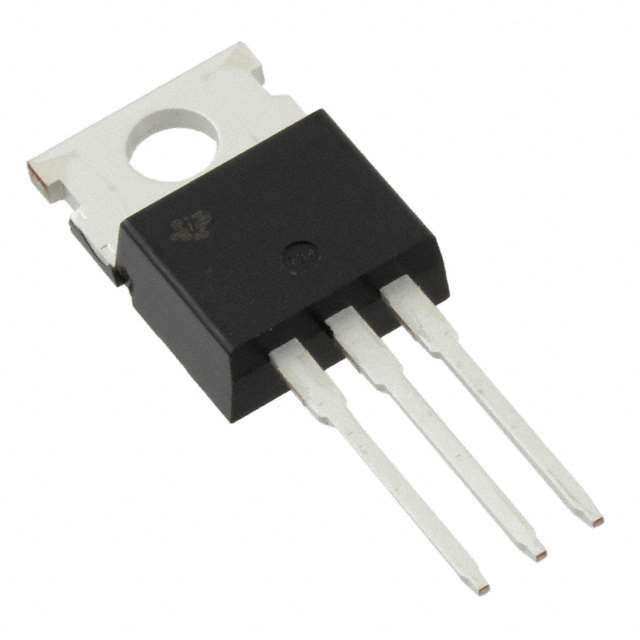

CSD19535KCS
MOSFET N-CH 100V 150A TO220-3
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD19535K
CSD19535KCS Hakkında
CSD19535KCS, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source voltajında 150A sürekli drenaj akımı kapasitesi ile yüksek akım uygulamalarında kullanılır. TO-220-3 paketinde sunulan bu transistör, anahtarlama devrelerinde, güç kaynakları, motor kontrol uygulamalarında ve ters konverter topologilerinde yaygın olarak tercih edilir. 3.6mΩ maksimum Rds(on) değeri ile düşük kayıp sağlar. -55°C ile 175°C arasında çalışabilir ve 300W güç dissipasyonuna dayanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 150A (Ta) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 101 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 7930 pF @ 50 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 300W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.6mOhm @ 100A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
