CSD19532Q5B

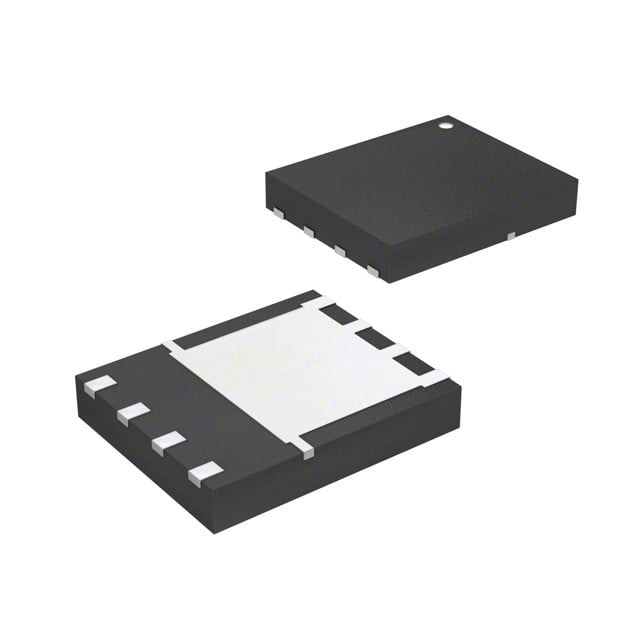

MOSFET N-CH 100V 100A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD19532Q5B
CSD19532Q5B Hakkında
CSD19532Q5B, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 100V drain-source voltaj, 100A maksimum sürekli dren akımı ve 4.9mOhm RDS(on) değeriyle düşük kayıp uygulamalar için tasarlanmıştır. 8-PowerTDFN (5x6mm) yüzey montajlı paket içerisinde sunulur. Güç yönetimi, motor kontrol sürücüleri, DC-DC dönüştürücüler, enerji dağıtım sistemleri ve endüstriyel anahtar uygulamalarında kullanılır. -55°C ile 150°C arasında çalışma sıcaklık aralığına ve 195W ısıl yönetim kapasitesine sahiptir. 62nC gate charge ve düşük input capacitance (4810pF) ile hızlı anahtarlama performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Ta) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 62 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4810 pF @ 50 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 3.1W (Ta), 195W (Tc) |
| Rds On (Max) @ Id, Vgs | 4.9mOhm @ 17A, 10V |
| Supplier Device Package | 8-VSON-CLIP (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
