Transistörler - FET, MOSFET - Tekil

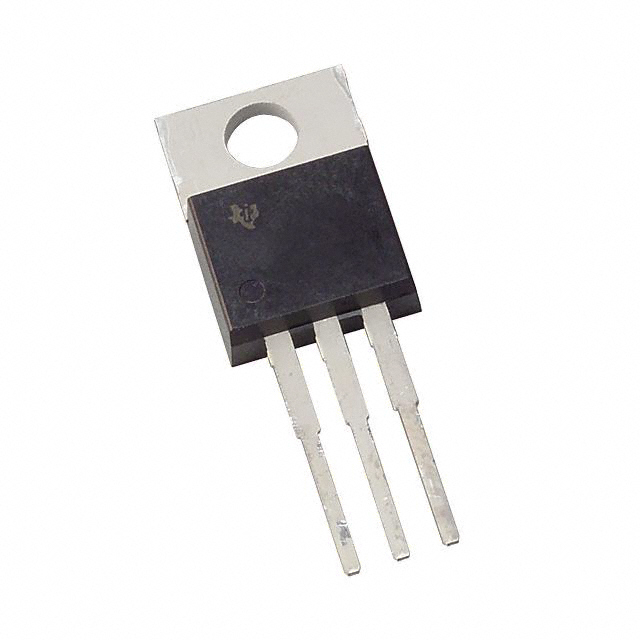

CSD19531KCS
MOSFET N-CH 100V 100A TO220-3
- Üretici
- Texas Instruments
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD19531K
CSD19531KCS Hakkında
CSD19531KCS, Texas Instruments tarafından üretilen N-Channel MOSFET transistörüdür. 100V Drain-Source gerilimi ve 100A sürekli drenaj akımı kapasitesine sahiptir. TO-220-3 paket tipinde sunulan bu bileşen, güç anahtarlama uygulamalarında, motor kontrolü, güç kaynakları ve inverter devreleri gibi yüksek akımlı anahtarlama uygulamalarında kullanılır. 7.7mOhm maksimum Rds(on) değeri ile düşük kayıp dissipasyon sağlar. -55°C ile +175°C arasında çalışabilir ve 214W güç tüketme kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Ta) |
| Drain to Source Voltage (Vdss) | 100 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 38 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3870 pF @ 50 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 214W (Tc) |
| Rds On (Max) @ Id, Vgs | 7.7mOhm @ 60A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
