Transistörler - FET, MOSFET - Tekil

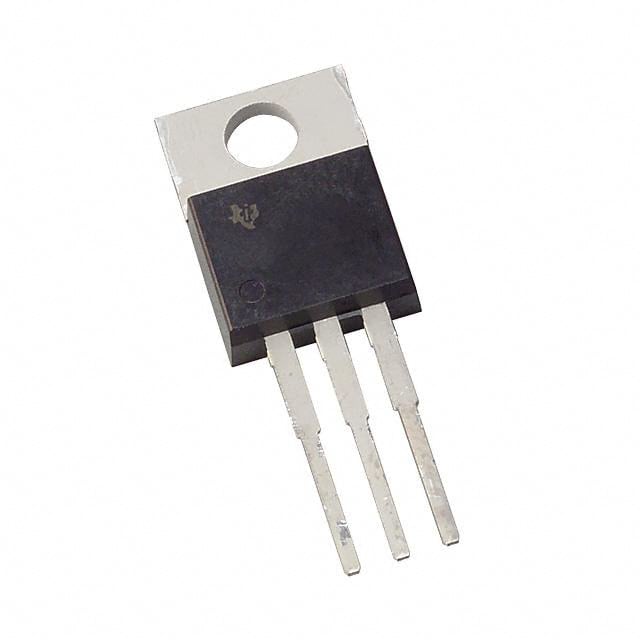

CSD19506KCS
MOSFET N-CH 80V 100A TO220-3
- Üretici
- Texas Instruments
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD19506K
CSD19506KCS Hakkında
CSD19506KCS, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 80V drain-source gerilim dayanımı ve 100A sürekli akım kapasitesi ile güç anahtarlama uygulamalarında kullanılır. TO-220-3 paketinde sunulan bu transistör, 2.3mΩ on-resistance değeri ile düşük güç kaybı sağlar. Endüstriyel motor kontrolü, güç kaynakları, sürücü devreleri ve anahtarlama uygulamalarında yaygın olarak tercih edilir. -55°C ile 175°C arasında çalışabilir ve maksimum 375W güç dissipasyonuna dayanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Ta) |
| Drain to Source Voltage (Vdss) | 80 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 156 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 12200 pF @ 40 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 375W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.3mOhm @ 100A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
