Transistörler - FET, MOSFET - Tekil
CSD18543Q3AT

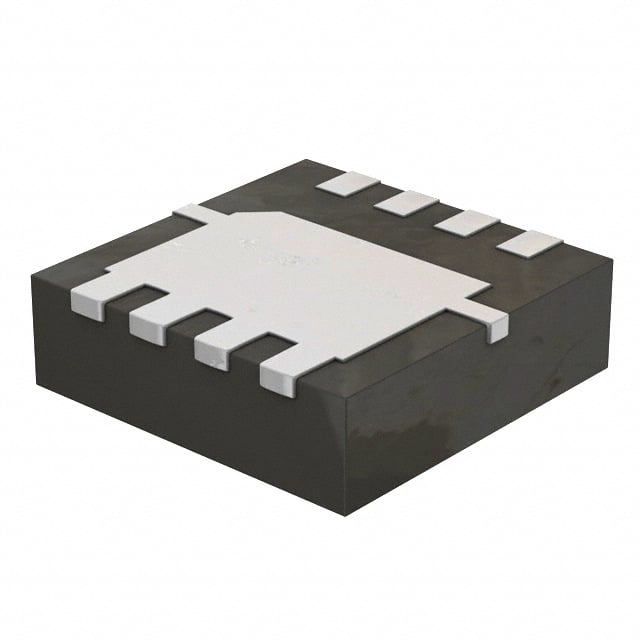

MOSFET N-CH 60V 12A/60A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD18543Q3AT
CSD18543Q3AT Hakkında
CSD18543Q3AT, Texas Instruments tarafından üretilen N-kanal MOSFET transistördür. 60V drain-source gerilimi ve 12A (Ta) / 60A (Tc) kontinü drenaj akımı ile tasarlanmıştır. 4.5V gate sürüş gerilimine sahip olup, maksimum 15.6mΩ RDS(on) değerine ulaşır. 8-PowerVDFN (8-VSON 3x3.15mm) yüzey montajlı pakete sahiptir. Düşük kapasitans değerleri (Ciss 1150pF) ve hızlı anahtarlama özellikleri ile güç yönetimi, LED sürücüleri, DC-DC dönüştürücüler, motor kontrol ve anahtarlama uygulamalarında kullanılır. -55°C ile +150°C arasında çalışma sıcaklığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A (Ta), 60A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Feature | Standard |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14.5 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1150 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 66W (Tc) |
| Rds On (Max) @ Id, Vgs | 15.6mOhm @ 12A, 4.5V |
| Supplier Device Package | 8-VSONP (3x3.15) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.7V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
