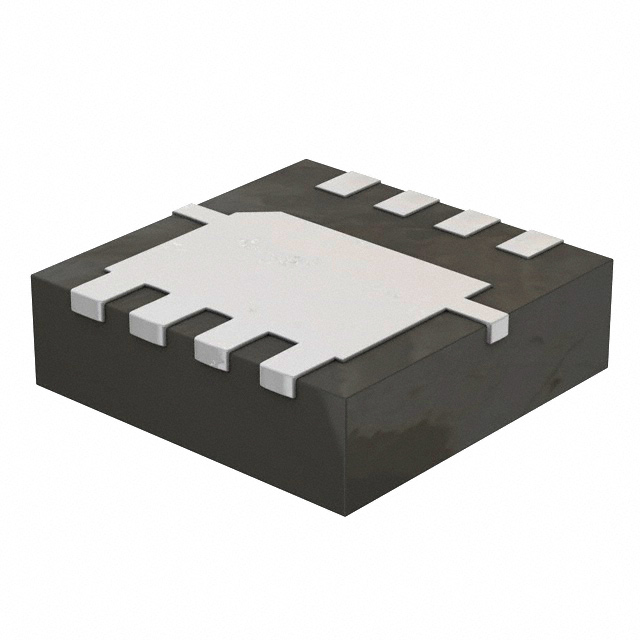

CSD18543Q3A
MOSFET N-CH 60V 60A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD18543Q3A
CSD18543Q3A Hakkında
CSD18543Q3A, Texas Instruments tarafından üretilen N-Channel MOSFET transistörüdür. 60V drain-source gerilimi ve 60A sürekli drain akımı kapasitesiyle güç uygulamalarında anahtarlama ve yönetim görevleri için tasarlanmıştır. 8-PowerVDFN (3x3.15mm) yüzey montaj paketinde sunulan bu bileşen, düşük 9.9mΩ on-resistance değeri sayesinde enerji kayıplarını minimize eder. -55°C ile 150°C arasında çalışabilen bu transistör, motor kontrol, güç kaynakları, DC-DC dönüştürücüler ve endüstriyel elektronik uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 60A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Feature | Standard |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14.5 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1150 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 66W (Tc) |
| Rds On (Max) @ Id, Vgs | 9.9mOhm @ 12A, 10V |
| Supplier Device Package | 8-VSONP (3x3.15) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.7V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
