CSD18541F5T

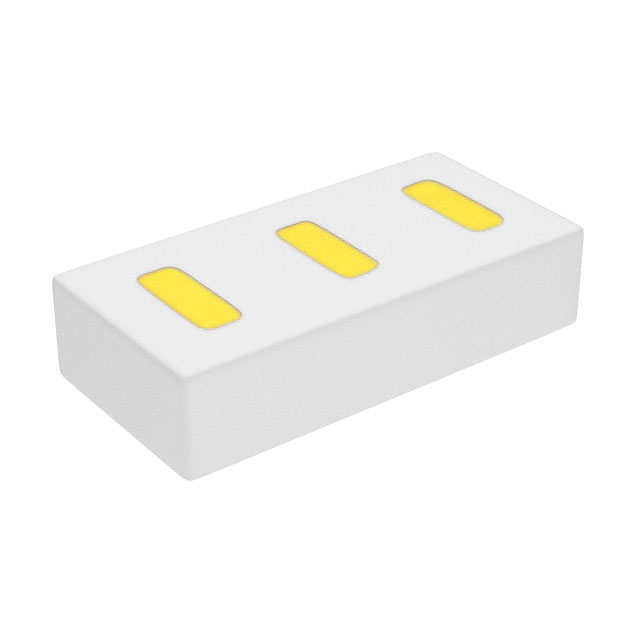

MOSFET N-CH 60V 2.2A 3PICOSTAR
- Üretici
- Texas Instruments
- Paket/Kılıf
- 3-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD18541F5T
CSD18541F5T Hakkında
CSD18541F5T, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi ve 2.2A sürekli drenaj akımı kapasitesi ile anahtarlama ve amplifikasyon uygulamalarında kullanılır. 3-PICOSTAR SMD paketinde sunulan bu bileşen, düşük 65mOhm on-resistance değeri sayesinde güç kaybını minimize eder. Geniş -55°C ~ 150°C işletme sıcaklık aralığında çalışabilen CSD18541F5T, DC/DC dönüştürücüler, motor kontrol devreleri, güç yönetimi ve genel amaçlı anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.2A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 777 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-SMD, No Lead |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 65mOhm @ 1A, 10V |
| Supplier Device Package | 3-PICOSTAR |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
