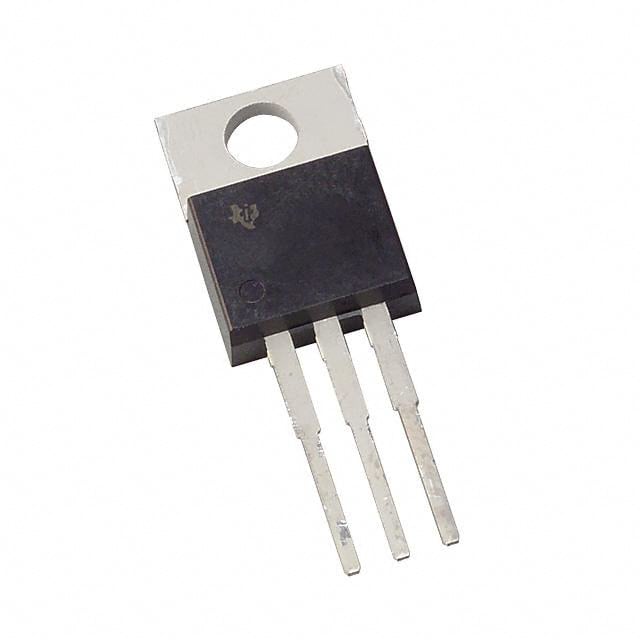

CSD18537NKCS
MOSFET N-CH 60V 50A TO220-3
- Üretici
- Texas Instruments
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD18537NKCS
CSD18537NKCS Hakkında
CSD18537NKCS, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi (Vdss) ve 50A sürekli drain akımı (Id) kapasitesine sahiptir. 14mΩ maksimum on-resistance değeri ile düşük güç kaybı sağlar. TO-220-3 paket tipinde through-hole montajına uygun olan bu bileşen, güç yönetimi uygulamaları, motor kontrol devreleri, DC-DC dönüştürücüler ve anahtarlama uygulamalarında kullanılır. Geniş çalışma sıcaklığı aralığı (-55°C ~ 150°C) ve 94W maksimum güç dağıtımı kapasitesi ile endüstriyel ve tüketici elektroniği uygulamalarına uygun bir çözümdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 50A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 18 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1480 pF @ 30 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 94W (Tc) |
| Rds On (Max) @ Id, Vgs | 14mOhm @ 25A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
