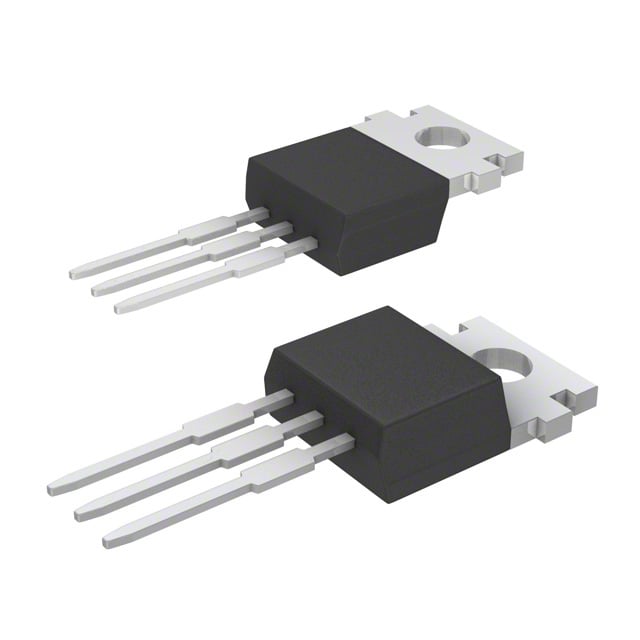

CSD18534KCS
MOSFET N-CH 60V 45A/100A TO220-3
- Üretici
- Texas Instruments
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD18534K
CSD18534KCS Hakkında
CSD18534KCS, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 60V drain-source gerilimi ve 45A sürekli (Ta) / 100A (Tc) drain akımı ile yüksek akım uygulamalarında kullanılır. TO-220-3 paketinde sunulan bu bileşen, güç yönetimi, motor kontrolü, DC-DC dönüştürücüler ve anahtarlama uygulamalarında yaygın olarak tercih edilir. 9.5mOhm maksimum Rds(on) değeri ile düşük kaybı sağlar. -55°C ile 175°C arasındaki geniş çalışma sıcaklığı aralığında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 45A (Ta), 100A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 24 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1880 pF @ 30 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 107W (Tc) |
| Rds On (Max) @ Id, Vgs | 9.5mOhm @ 40A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
