Transistörler - FET, MOSFET - Tekil

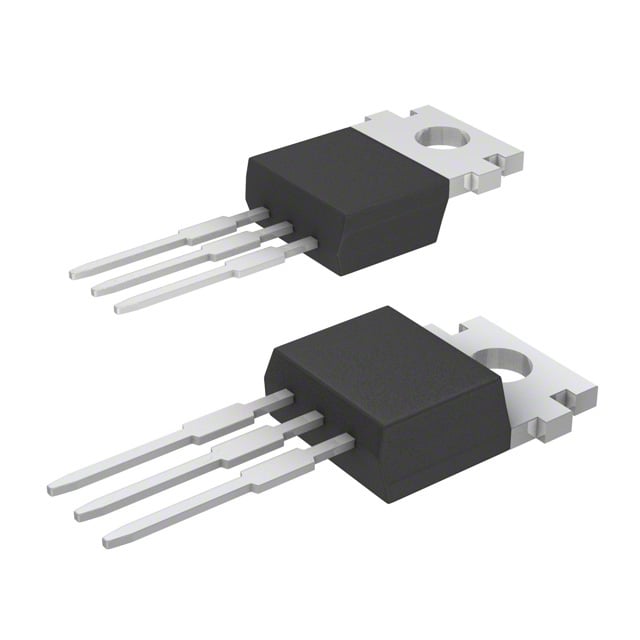

CSD18533KCS
MOSFET N-CH 60V 72A/100A TO220-3
- Üretici
- Texas Instruments
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD18533K
CSD18533KCS Hakkında
CSD18533KCS, Texas Instruments tarafından üretilen N-channel MOSFET transistördür. 60V drain-source voltaj derecesine ve 72A (Ta) / 100A (Tc) sürekli dren akımına sahiptir. TO-220-3 paketinde sunulan bu bileşen, 6.3mOhm düşük on-resistance (Rds On) ile güç uygulamalarında yüksek verimlilik sağlar. -55°C ile 175°C arasında çalışabilir ve 192W güç dağılımı kapasitesine sahiptir. Switching regülatörleri, motor kontrol devreleri, güç dönüştürücüleri ve yüksek akım uygulamalarında kullanılır. 10V gate voltajında 34nC gate charge ile hızlı komutasyon özellikleri sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 72A (Ta), 100A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 34 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3025 pF @ 30 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 192W (Tc) |
| Rds On (Max) @ Id, Vgs | 6.3mOhm @ 75A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
