Transistörler - FET, MOSFET - Tekil

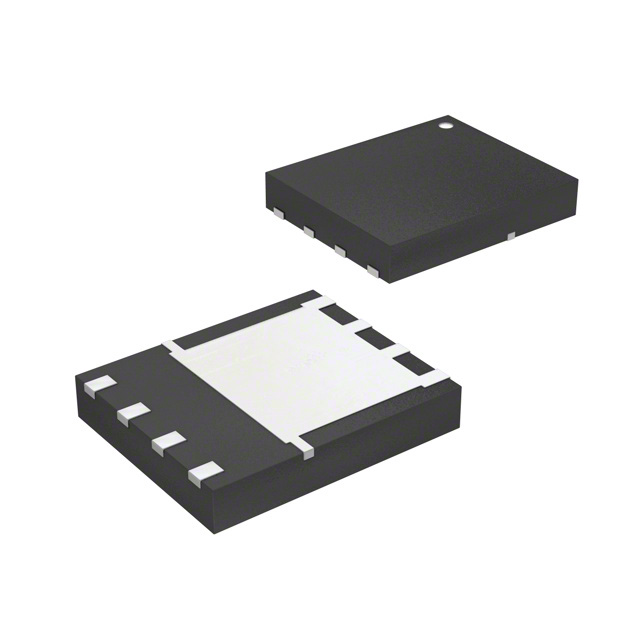

CSD18532NQ5B
MOSFET N-CH 60V 22A/100A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD18532NQ5B
CSD18532NQ5B Hakkında
CSD18532NQ5B, Texas Instruments tarafından üretilen N-channel MOSFET transistördür. 60V drain-source voltaj desteği ve 100A (Tc) continuous drain akımı kapasitesi ile güç yönetimi ve anahtarlama uygulamalarında kullanılır. 3.4mΩ RDS(on) değeri ile düşük iletim kayıpları sağlar. 8-VSON-CLIP (5x6) surface mount paket içinde gelen komponent, motor sürücüleri, DC-DC konvertörleri, güç kaynakları ve yük anahtarlama devreleri gibi uygulamalarda tercih edilir. -55°C ~ 150°C çalışma sıcaklık aralığı ile geniş ortam koşullarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 22A (Ta), 100A (Tc) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 6V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 64 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5340 pF @ 30 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 3.2W (Ta) |
| Rds On (Max) @ Id, Vgs | 3.4mOhm @ 25A, 10V |
| Supplier Device Package | 8-VSON-CLIP (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 3.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
