CSD18511KTT

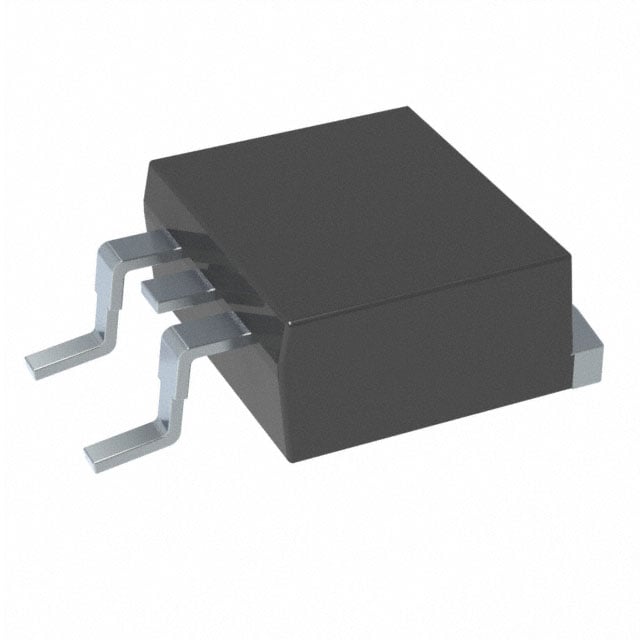

MOSFET N-CH 40V 194A DDPAK
- Üretici
- Texas Instruments
- Paket/Kılıf
- TO-263-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD18511K
CSD18511KTT Hakkında
CSD18511KTT, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 40V drain-source voltaj rating'i ile 194A sürekli akım kapasitesine sahiptir. Maksimum 2.6mOhm (100A, 10V koşullarında) RDS(on) değeri ile düşük kayıp uygulamalar için uygundur. DDPAK (TO-263-3) yüzey montajlı paket ile yüksek güç uygulamalarında kullanılır. Güç yönetimi, DC-DC dönüştürücüler, motor sürücüler ve anahtarlama uygulamalarında yaygın olarak tercih edilir. -55°C ile 175°C arasında güvenilir çalışma sunar ve maksimum 188W güç dağıtabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 194A (Ta) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 64 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 5940 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-263-3, D²Pak (2 Leads + Tab), TO-263AB |
| Part Status | Active |
| Power Dissipation (Max) | 188W (Ta) |
| Rds On (Max) @ Id, Vgs | 2.6mOhm @ 100A, 10V |
| Supplier Device Package | DDPAK/TO-263-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
