Transistörler - FET, MOSFET - Tekil

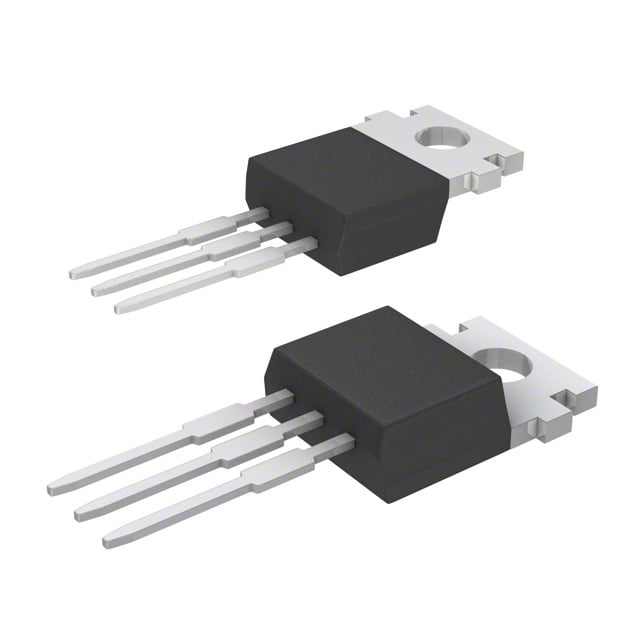

CSD18502KCS
MOSFET N-CH 40V 100A TO220-3
- Üretici
- Rochester Electronics
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD18502K
CSD18502KCS Hakkında
CSD18502KCS, Rochester Electronics tarafından üretilen N-Channel MOSFET transistördür. TO-220-3 paketinde sunulan bu bileşen, 40V drain-source voltajında 100A sürekli drenaj akımı sağlayabilir. 2.9mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sunar. -55°C ile +175°C arasında çalışabilen bu transistör, güç kaynakları, motor sürücüleri, DC-DC dönüştürücüler ve yüksek akım anahtarlama uygulamalarında kullanılır. 4.5V ve 10V sürüş voltajında çalışabilir, 62nC gate charge ile hızlı anahtarlama özelliği sunar. Maksimum 259W güç dağıtabilmesi onu endüstriyel ve tüketici elektronik uygulamalarına uygun hale getirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 100A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 62 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4680 pF @ 20 V |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Active |
| Power Dissipation (Max) | 259W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.9mOhm @ 100A, 10V |
| Supplier Device Package | TO-220-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
