Transistörler - FET, MOSFET - Tekil

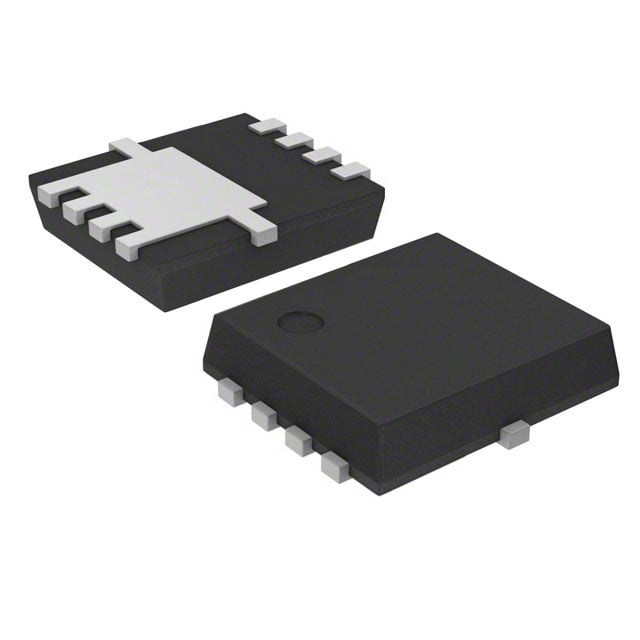

CSD17581Q3AT
MOSFET N-CH 30V 60A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD17581Q3AT
CSD17581Q3AT Hakkında
CSD17581Q3AT, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 30V Drain-Source voltaj ve 60A sürekli drenaj akımı kapasitesi ile yüksek akım uygulamalarında kullanılan güç transistörüdür. 3.8mΩ (10V, 16A) düşük RDS(on) değeri sayesinde enerji kaybını minimize eder. 8-VSONP (3x3.3mm) yüzey montaj paketinde sunulur. Anahtarlama devreleri, motor kontrol, DC-DC dönüştürücüler ve güç yönetimi uygulamalarında yaygın olarak kullanılır. -55°C ile +150°C arasında çalışabilir ve 63W güç yayınlama kapasitesi sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 60A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 54 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3640 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.8W (Ta), 63W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.8mOhm @ 16A, 10V |
| Supplier Device Package | 8-VSONP (3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 1.7V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
