Transistörler - FET, MOSFET - Tekil

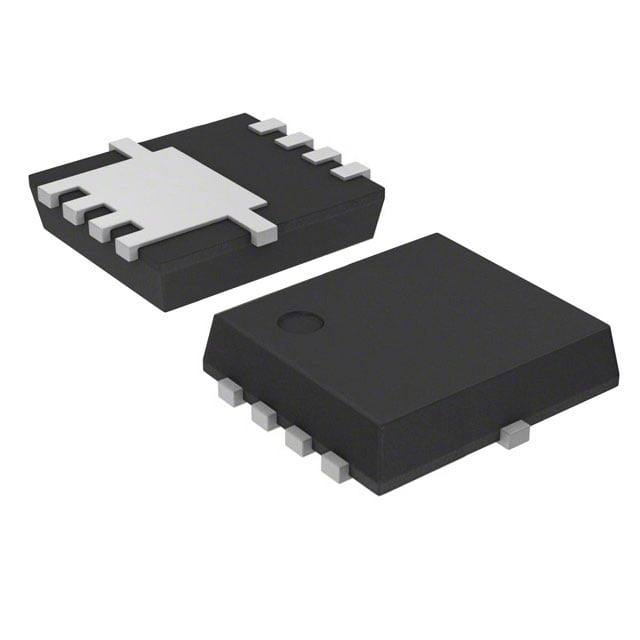

CSD17581Q3A
MOSFET N-CH 30V 21A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD17581Q3A
CSD17581Q3A Hakkında
CSD17581Q3A, Texas Instruments tarafından üretilen N-kanal MOSFET transistördür. 30V Drain-Source gerilimi ve 21A sürekli dren akımı kapasitesiyle güç yönetimi uygulamalarında kullanılır. 3.8mOhm (10V, 16A) düşük on-state direnci ile enerji kaybını minimize eder. 8-PowerVDFN (3x3.3mm) yüzey montajlı paket içinde sunulur ve -55°C ile +150°C arasında çalışabilir. Anahtarlama güç kaynakları, DC-DC konvertörleri, motor kontrol devreleri ve güç dağıtım sistemlerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 21A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 54 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3640 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.8W (Ta), 63W (Tc) |
| Rds On (Max) @ Id, Vgs | 3.8mOhm @ 16A, 10V |
| Supplier Device Package | 8-VSONP (3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 1.7V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
