Transistörler - FET, MOSFET - Tekil

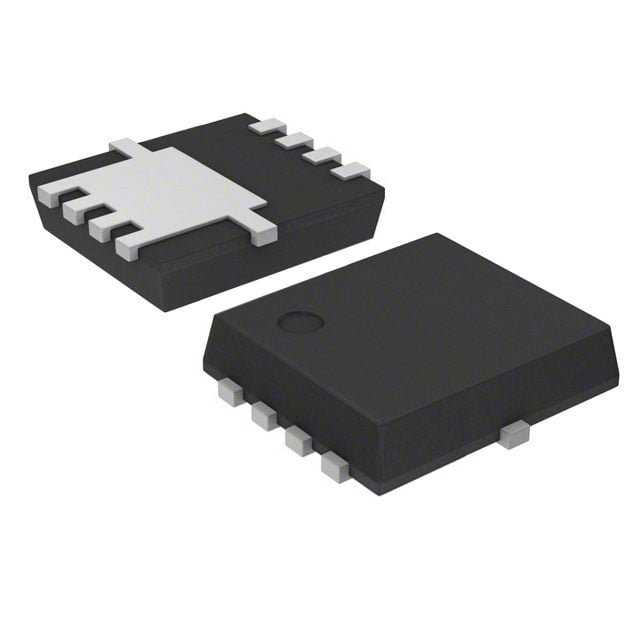

CSD17579Q3AT
MOSFET N-CH 30V 20A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD17579Q3AT
CSD17579Q3AT Hakkında
CSD17579Q3AT, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltaj ve 20A sürekli drain akımı kapasitesiyle tasarlanmıştır. 8-PowerVDFN (8-VSONP 3x3.3mm) paketinde sunulan bu bileşen, düşük on-state direnci (Rds On) sayesinde güç yönetimi uygulamalarında verimli çalışır. -55°C ile +150°C arasında çalışabilen bu MOSFET, güç dönüştürücüler, anahtarlama devreler, motor sürücüleri ve DC-DC konverterler gibi uygulamalarda kullanılır. 10V kapı voltajında 10.2mΩ maksimum on-state direnci ve 1.9V eşik voltajı ile hızlı komütasyon ve düşük güç kaybı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 15 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 998 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 3.2W (Ta), 29W (Tc) |
| Rds On (Max) @ Id, Vgs | 10.2mOhm @ 8A, 10V |
| Supplier Device Package | 8-VSONP (3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 1.9V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
