CSD17575Q3T

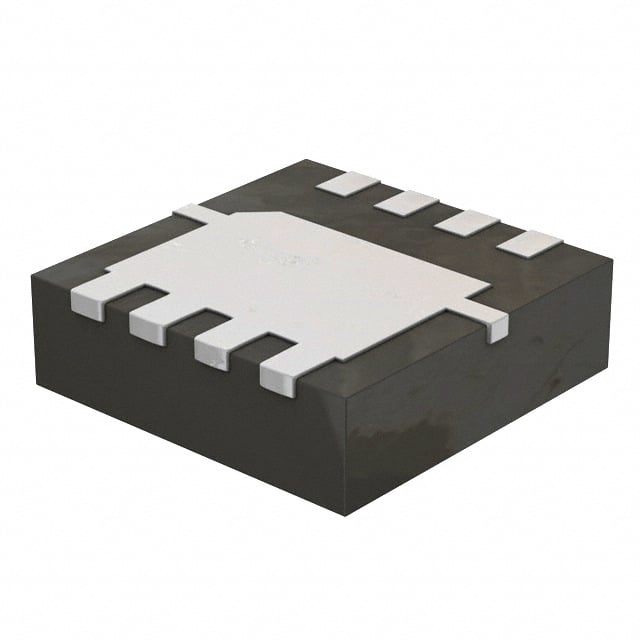

MOSFET N-CH 30V 60A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD17575Q3T
CSD17575Q3T Hakkında
CSD17575Q3T, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltajında 60A sürekli drenaj akımı kapasitesine sahiptir. 2.3mΩ (10V, 25A'de) on-resistance değeri ile düşük güç kaybı sağlar. 8-VSON-CLIP (3.3x3.3mm) SMD paketinde sunulan bu bileşen, yüksek akım anahtarlama uygulamalarında, güç yönetimi devrelerinde, motor kontrolü ve DC-DC dönüştürücülerde yaygın olarak kullanılmaktadır. -55°C ile 150°C arasında çalışma sıcaklık aralığında güvenilir performans gösterir. Gate charge değeri 30nC (4.5V'de) ile hızlı anahtarlama özelliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 60A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 30 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4420 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.8W (Ta), 108W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.3mOhm @ 25A, 10V |
| Supplier Device Package | 8-VSON-CLIP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 1.8V @ 250µA |
