Transistörler - FET, MOSFET - Tekil

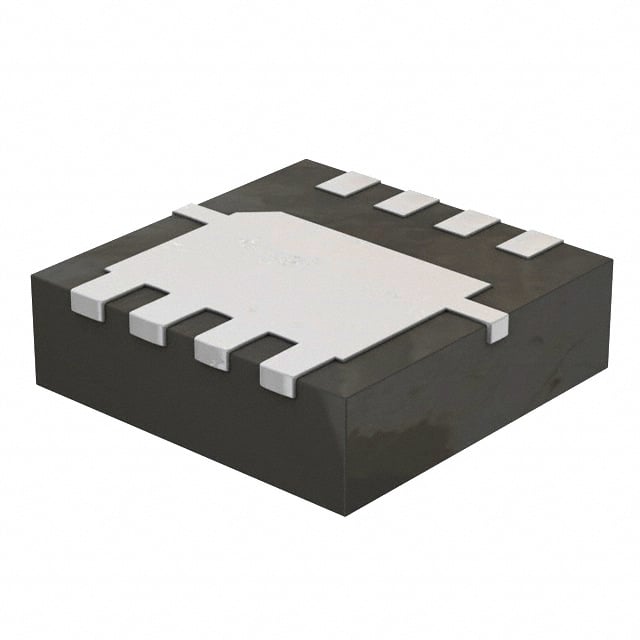

CSD17575Q3
MOSFET N-CH 30V 60A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD17575Q3
CSD17575Q3 Hakkında
CSD17575Q3, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltaj ile 60A sürekli dren akımı kapasitesine sahip bu bileşen, yüksek akım uygulamalarında anahtar görevi görmektedir. 2.3mΩ maksimum RDS(on) değeri ile düşük güç kaybı sağlar. Surface Mount paketlemesinde (8-VSON-CLIP 3.3x3.3) sunulan bu transistör, güç yönetimi devrelerinde, DC-DC konvertörlerde, motor sürücülerinde ve enerji dağıtım sistemlerinde kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 60A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 30 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4420 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.8W (Ta), 108W (Tc) |
| Rds On (Max) @ Id, Vgs | 2.3mOhm @ 25A, 10V |
| Supplier Device Package | 8-VSON-CLIP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 1.8V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
