Transistörler - FET, MOSFET - Tekil

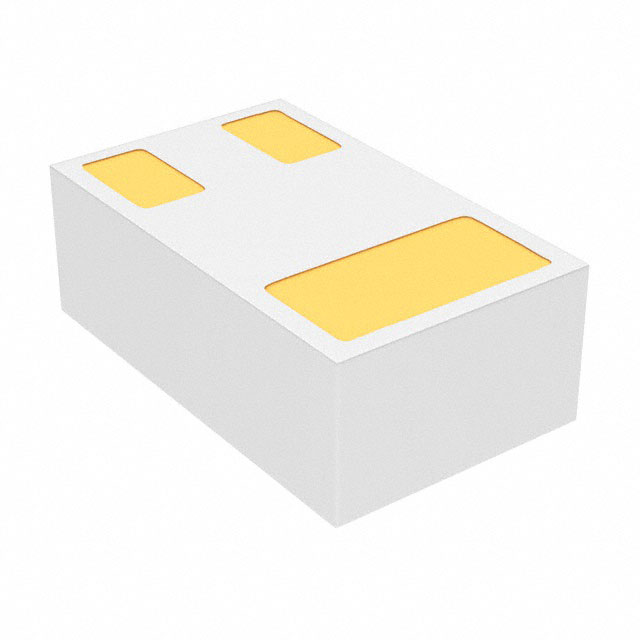

CSD17484F4T
MOSFET N-CH 30V 3A 3PICOSTAR
- Üretici
- Texas Instruments
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD17484F4
CSD17484F4T Hakkında
CSD17484F4T, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 3A sürekli drain akımı ile tasarlanmıştır. 8V gate geriliminde 121mOhm on-state direnci (Rds On) ile düşük güç kaybı sağlar. 3-PICOSTAR yüzey montaj paketinde sunulan bu transistör, hızlı anahtarlama uygulamaları, güç yönetimi devrelerinde, motor kontrol sistemlerinde ve genel amaçlı anahtar uygulamalarında kullanılır. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) ile endüstriyel ve otomotiv uygulamalarına uygundur. 0.2nC gate charge ile verimli anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 8V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.2 nC @ 8 V |
| Input Capacitance (Ciss) (Max) @ Vds | 195 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 121mOhm @ 500mA, 8V |
| Supplier Device Package | 3-PICOSTAR |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | 12V |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
