CSD17382F4

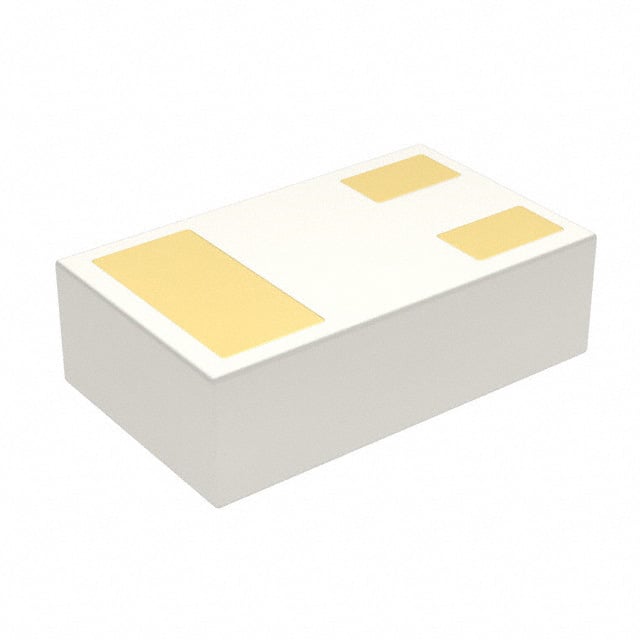

MOSFET N-CH 30V 2.3A 3PICOSTAR
- Üretici
- Texas Instruments
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD17382F4
CSD17382F4 Hakkında
CSD17382F4, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilim ve 2.3A sürekli drenaj akımı kapasitesine sahip bu bileşen, 3-PICOSTAR yüzey monte paketinde sunulmaktadır. Maksimum 64mOhm on-resistance (8V, 500mA koşullarında) ile düşük güç kaybı sağlar. 2.7nC gate charge karakteristiği hızlı anahtarlama uygulamalarına uygunluğunu gösterir. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) ve 500mW güç disipasyon kapasitesi ile güç yönetimi, motor kontrol, LED sürücüsü ve genel amaçlı anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.3A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 8V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 2.7 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 347 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 64mOhm @ 500mA, 8V |
| Supplier Device Package | 3-PICOSTAR |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | 10V |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
