Transistörler - FET, MOSFET - Tekil

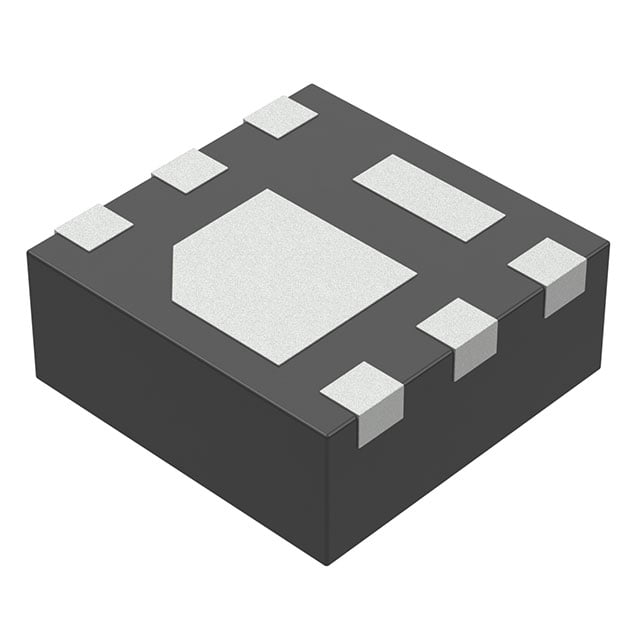

CSD17318Q2
MOSFET N-CH 30V 25A 6WSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD17318Q2
CSD17318Q2 Hakkında
CSD17318Q2, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltajında 25A sürekli akım kapasitesine sahiptir. 6-WSON (2x2mm) Surface Mount paketi ile sunulmaktadır. Düşük on-state direnci (15.1mOhm @ 8A, 8V) sayesinde güç uygulamalarında ısıl kaybı minimize eder. -55°C ile +150°C arasında çalışır ve 16W maksimum güç yayabilir. Hızlı anahtarlama (6nC gate charge) ve düşük input kapasitansi (879pF) özellikleriyle motor kontrolü, güç yönetimi, DC-DC konverterler ve anahtarlamalı güç kaynakları gibi uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 8V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 879 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 16W (Tc) |
| Rds On (Max) @ Id, Vgs | 15.1mOhm @ 8A, 8V |
| Supplier Device Package | 6-WSON (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±10V |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
