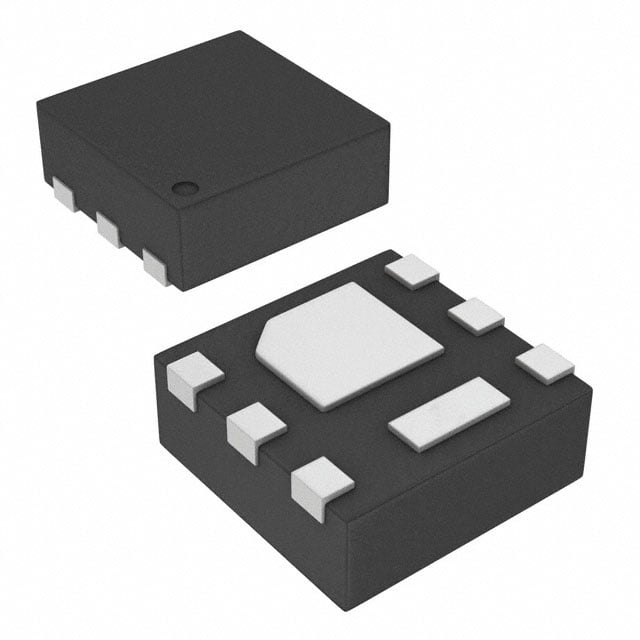

CSD17313Q2T
MOSFET N-CH 30V 5A 6WSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD17313Q2T
CSD17313Q2T Hakkında
CSD17313Q2T, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilimi ve 5A sürekli drain akımı kapasitesiyle çalışır. 6-WSON (2x2) yüzey montaj paketi içinde sunulan bu bileşen, düşük RDS(on) değeri (30mΩ @ 8V) sayesinde verimli güç yönetimi uygulamalarında kullanılır. -55°C ile +150°C arasında çalışabilen bu transistör, şarj kontrolü, DC-DC dönüştürücüler, motor kontrol devreleri ve genel anahtarlama uygulamalarında yer alır. 2.4W (Ta) güç dağılımı ve düşük gate charge (2.7nC) özellikleriyle hızlı anahtarlama işlemleri gerçekleştirir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 3V, 8V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 2.7 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 340 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 2.4W (Ta), 17W (Tc) |
| Rds On (Max) @ Id, Vgs | 30mOhm @ 4A, 8V |
| Supplier Device Package | 6-WSON (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +10V, -8V |
| Vgs(th) (Max) @ Id | 1.8V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
