Transistörler - FET, MOSFET - Tekil

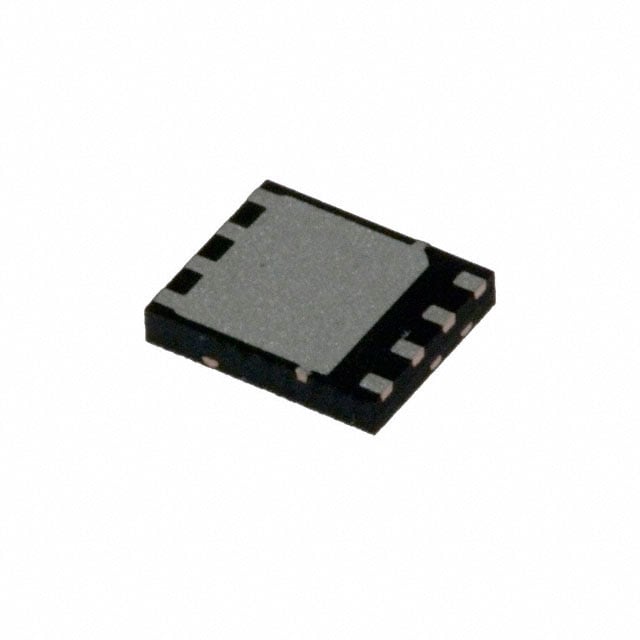

CSD17309Q3
MOSFET N-CH 30V 20A/60A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD17309Q3
CSD17309Q3 Hakkında
CSD17309Q3, Texas Instruments tarafından üretilen N-channel MOSFET transistördür. 30V drain-source gerilimi ve 20A sürekli (Ta), 60A (Tc) drain akımı kapasitesine sahiptir. 8-PowerTDFN (8-VSON-CLIP 3.3x3.3mm) yüzey montaj paketi ile sunulan bu bileşen, düşük RDS(on) değeri (5.4mΩ @ 18A, 8V) ile enerji verimliliği sunar. Gate charge değeri 10nC @ 4.5V ve giriş kapasitansi 1440pF @ 15V'dur. -55°C ile +150°C sıcaklık aralığında çalışabilir. Anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrol ve DC-DC dönüştürücülerde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 20A (Ta), 60A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 3V, 8V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 10 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1440 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.8W (Ta) |
| Rds On (Max) @ Id, Vgs | 5.4mOhm @ 18A, 8V |
| Supplier Device Package | 8-VSON-CLIP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +10V, -8V |
| Vgs(th) (Max) @ Id | 1.7V @ 250µA |
