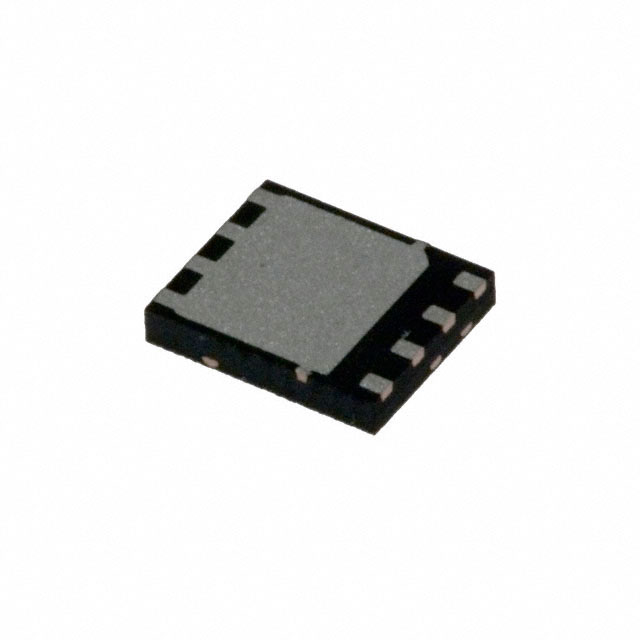

CSD17308Q3
MOSFET N-CH 30V 14A/44A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD17308Q3
CSD17308Q3 Hakkında
CSD17308Q3, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source gerilim ile 14A sürekli (Ta) ve 44A (Tc) akım kapasitesine sahiptir. 8-PowerTDFN (8-VSON-CLIP 3.3x3.3mm) yüzey montaj paketinde sunulur. Maksimum 10.3mOhm on-resistance değeri (8V gate geriliminde 10A akımda) ile düşük ısıl direnç sağlar. 5.1nC gate charge ve 700pF input capacitance özellikleriyle hızlı anahtarlama uygulamalarına uyygundur. -55°C ile +150°C arasında çalışır. Güç dönüştürme, motor kontrol, DC-DC konvertörler ve anahtarlamacı güç kaynakları gibi uygulamalarda kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A (Ta), 44A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 3V, 8V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 5.1 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 700 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.7W (Ta) |
| Rds On (Max) @ Id, Vgs | 10.3mOhm @ 10A, 8V |
| Supplier Device Package | 8-VSON-CLIP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +10V, -8V |
| Vgs(th) (Max) @ Id | 1.8V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
