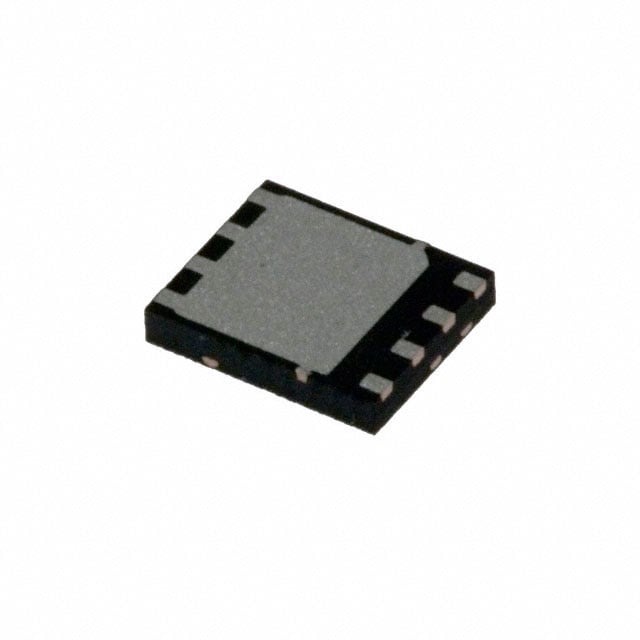

CSD17304Q3
MOSFET N-CH 30V 15A/56A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD17304Q3
CSD17304Q3 Hakkında
CSD17304Q3, Texas Instruments tarafından üretilen N-Channel MOSFET transistörüdür. 30V drain-source voltaj kapasitesi ile 15A (Ta) veya 56A (Tc) sürekli drenaj akımını destekler. 7.5mΩ maksimum on-state direnci (Rds On) ile düşük güç kaybı sağlar. Surface mount 8-VSON-CLIP paket içinde sunulan bu bileşen, -55°C ile +150°C arasında çalışabilir. Gate charge 6.6nC ve input kapasitans 955pF değerleriyle hızlı anahtarlama performansı gösterir. Güç yönetimi uygulamaları, DC-DC konverterler, motor kontrol, load switching ve genel amaçlı anahtarlama devreleri için kullanılan verimli bir MOSFET çözümüdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A (Ta), 56A (Tc) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 3V, 8V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6.6 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 955 pF @ 15 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.7W (Ta) |
| Rds On (Max) @ Id, Vgs | 7.5mOhm @ 17A, 8V |
| Supplier Device Package | 8-VSON-CLIP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +10V, -8V |
| Vgs(th) (Max) @ Id | 1.8V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
