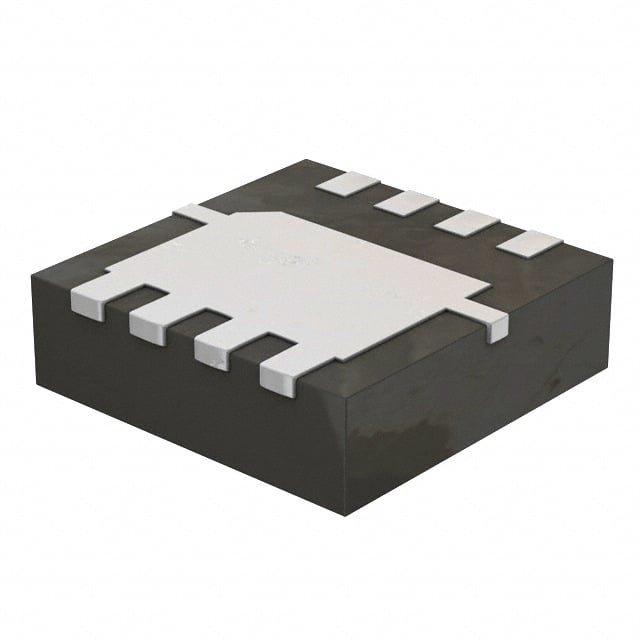

CSD16411Q3
MOSFET N-CH 25V 14A/56A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerVDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD16411Q3
CSD16411Q3 Hakkında
CSD16411Q3, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 25V drain-source voltaj ile 14A sürekli akım (Ta'da) ve 56A akım (Tc'de) taşıyabilir. 10mΩ on-state direnç (Rds On) ile düşük güç kaybı sağlar. 8-PowerVDFN (3x3.15mm) yüzey montaj paketinde sunulur. -55°C ile +150°C arasında güvenilir çalışma aralığına sahiptir. Anahtarlama uygulamaları, güç yönetimi, motor kontrolü ve DC-DC dönüştürücülerde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 14A (Ta), 56A (Tc) |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 3.8 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 570 pF @ 12.5 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerVDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.7W (Ta) |
| Rds On (Max) @ Id, Vgs | 10mOhm @ 10A, 10V |
| Supplier Device Package | 8-VSONP (3x3.15) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +16V, -12V |
| Vgs(th) (Max) @ Id | 2.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
