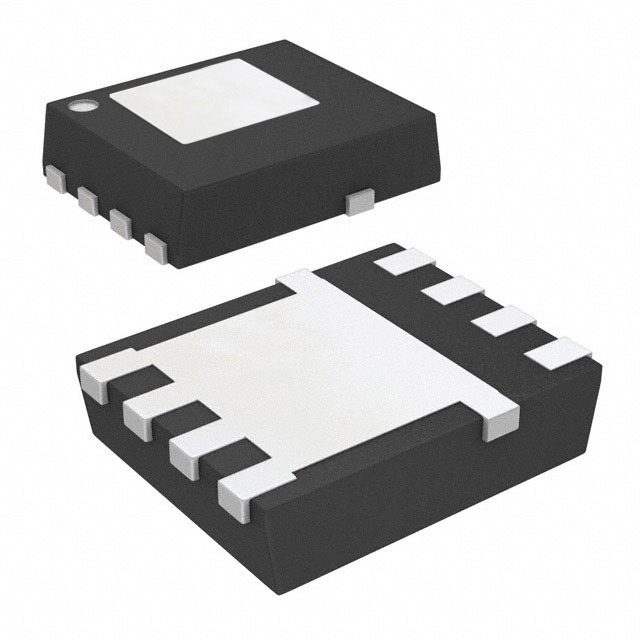

CSD16408Q5C
MOSFET N-CH 25V 22A/113A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD16408Q5C
CSD16408Q5C Hakkında
CSD16408Q5C, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 25V Drain to Source voltajı ve 22A sürekli drenaj akımı (Ta @ 25°C) ile güç uygulamalarında kullanılır. 4.5mΩ maksimum RDS(on) değeri düşük güç kaybı sağlar. 8-PowerTDFN (8-VSON-CLIP 5x6) paketinde sunulan bu bileşen, anahtarlama devreleri, güç yönetimi, motor kontrol ve DC-DC dönüştürücülerde uygulanabilir. -55°C ile +150°C arasında çalışma sıcaklığına sahiptir. Maksimum ±16V/±12V gate voltajı ile kontrol edilir. Kısıtlı tetiklenebilirlik (2.1V threshold) ve 8.9nC gate yükü ile hızlı anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 22A (Ta), 113A (Tc) |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 8.9 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1300 pF @ 12.5 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 4.5mOhm @ 25A, 10V |
| Supplier Device Package | 8-VSON-CLIP (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +16V, -12V |
| Vgs(th) (Max) @ Id | 2.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
