CSD16407Q5C

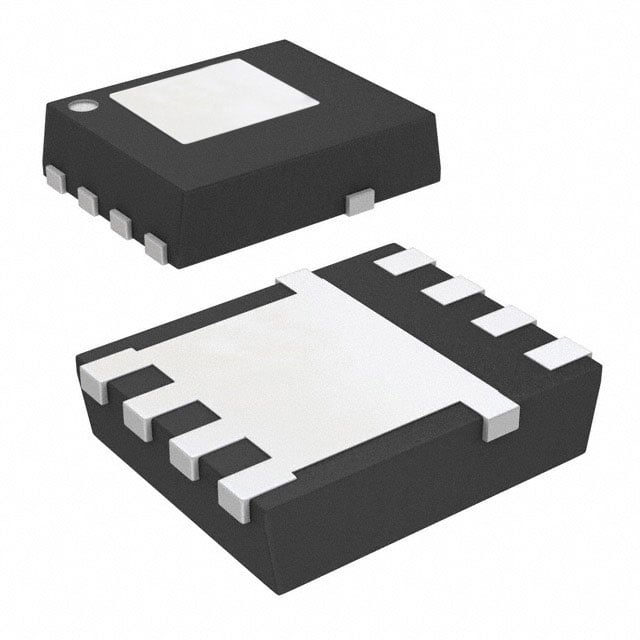

MOSFET N-CH 25V 31A/100A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD16407Q5C
CSD16407Q5C Hakkında
CSD16407Q5C, Texas Instruments tarafından üretilen N-Channel MOSFET transistörüdür. 25V drain-source voltajında çalışan bu bileşen, 31A sürekli ve 100A toplu kapasitede akım taşıyabilir. 8-PowerTDFN (5x6mm) yüzey montajlı paket ile sunulan bileşen, düşük gate kapasitesi (2660pF @ 12.5V) ve minimal on-direnç (2.4mOhm @ 25A, 10V) özellikleriyle karakterize edilir. -55°C ile +150°C sıcaklık aralığında işletim yapabilen CSD16407Q5C, anahtarlama uygulamaları, güç yönetimi devrelerinde, LED sürücüleri ve düşük gerilim güç dağıtım sistemlerinde kullanılır. Gate threshold voltajı 1.9V ile hızlı ve etkili anahtarlama sağlar. Not: Bu parça üretim dışı (obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 31A (Ta), 100A (Tc) |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 18 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 2660 pF @ 12.5 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 2.4mOhm @ 25A, 10V |
| Supplier Device Package | 8-VSON-CLIP (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +16V, -12V |
| Vgs(th) (Max) @ Id | 1.9V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
