CSD16406Q3

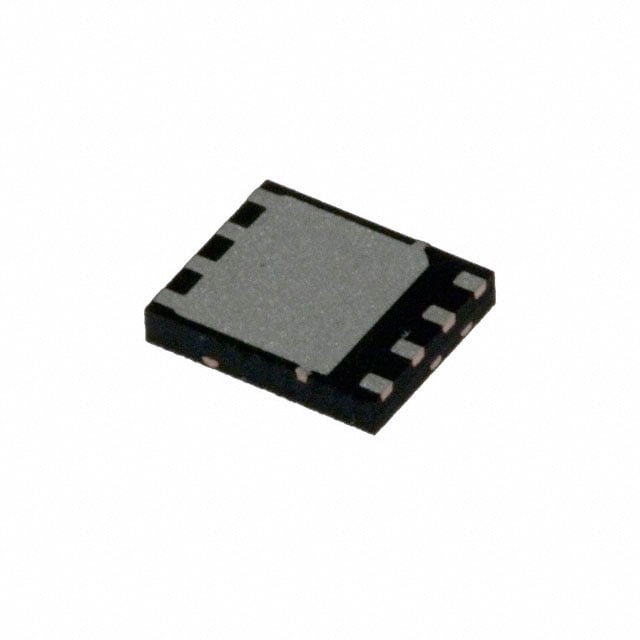

MOSFET N-CH 25V 19A/60A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD16406Q3
CSD16406Q3 Hakkında
CSD16406Q3, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 25V Drain-Source gerilimi ve 60A sürekli drenaj akımı kapasitesi ile güç uygulamalarında kullanılır. 8-VSON (PowerTDFN) paketinde sunulan bu bileşen, düşük Rds On direnci (5.3mOhm @ 10V) sayesinde enerji verimliliği gerektiren DC-DC dönüştürücüler, anahtarlama devreleri ve motor sürücü uygulamalarında tercih edilir. -55°C ile 150°C arasında çalışabilen geniş sıcaklık aralığı, endüstriyel ve otomotiv uygulamalarına uygunluğunu gösterir. Hızlı anahtarlama özelliği ve düşük geçiş kapasitesi ile yüksek frekanslı devreler için optimize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 19A (Ta), 60A (Tc) |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 8.1 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1100 pF @ 12.5 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 2.7W (Ta) |
| Rds On (Max) @ Id, Vgs | 5.3mOhm @ 20A, 10V |
| Supplier Device Package | 8-VSON-CLIP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +16V, -12V |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
