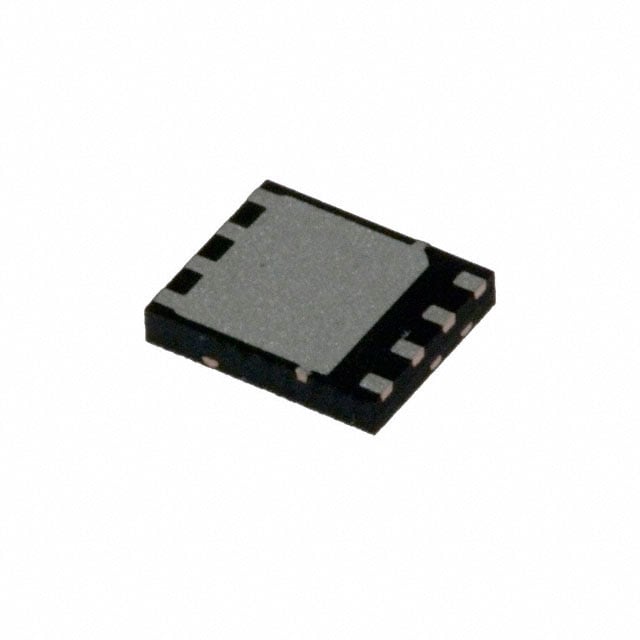

CSD16340Q3
MOSFET N-CH 25V 21A/60A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD16340Q3
CSD16340Q3 Hakkında
CSD16340Q3, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 25V Drain-Source gerilimi ve 60A (Tc) sürekli dren akımı kapasitesi ile düşük gerilim anahtarlama uygulamalarında kullanılır. 4.5mΩ RDS(on) değeri ile enerji kaybını minimize eder. 8-VSON paket içinde 3.3x3.3mm boyutlarında sunulan bu bileşen, güç yönetimi, PWM kontrol devreleri, motor sürücüleri ve anahtarlama regülatörlerinde uygulanır. -55°C ile +150°C çalışma sıcaklık aralığı endüstriyel ve geniş sıcaklık ortamlarında kullanılmasına olanak tanır. Düşük gate charge (9.2nC) ile hızlı anahtarlama özelliği sunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 21A (Ta), 60A (Tc) |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 8V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 9.2 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1350 pF @ 12.5 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Active |
| Power Dissipation (Max) | 3W (Ta) |
| Rds On (Max) @ Id, Vgs | 4.5mOhm @ 20A, 8V |
| Supplier Device Package | 8-VSON-CLIP (3.3x3.3) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +10V, -8V |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
