CSD16325Q5C

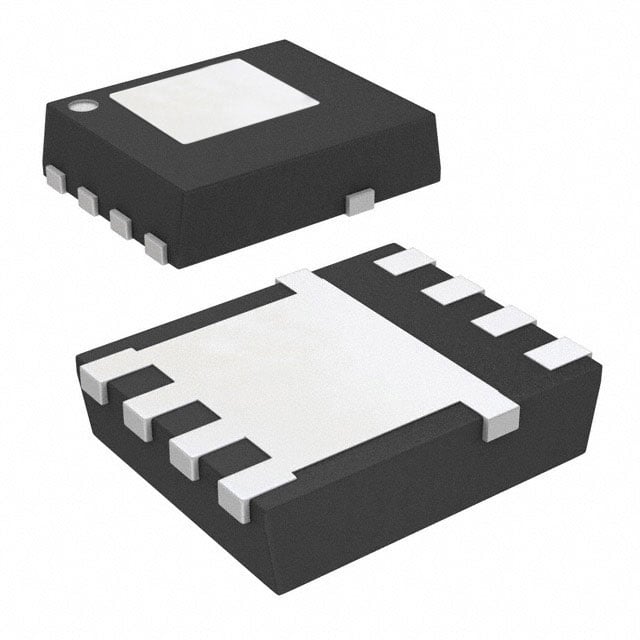

MOSFET N-CH 25V 33A/100A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD16325Q5C
CSD16325Q5C Hakkında
CSD16325Q5C, Texas Instruments tarafından üretilen N-Channel MOSFET transistörüdür. 25V drain-source voltaj derecesi ile 33A kontinyu drain akımı (Ta) ve 100A (Tc) kapasitesi sunar. 8-VSON-CLIP (5x6) SMD paketinde sunulan bu bileşen, düşük on-resistance (RDS(on)) değeri ile güç yönetimi uygulamalarında, DC-DC dönüştürücüler, motor sürücüler ve anahtarlama devrelerinde tercih edilir. -55°C ile +150°C arasında çalışma sıcaklık aralığına sahiptir. Maksimum 3.1W güç tüketimi kapasitesi vardır. Bileşen üretim sonrası statüsü Obsolete olarak işaretlenmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 33A (Ta), 100A (Tc) |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 3V, 8V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 25 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 4000 pF @ 12.5 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 2mOhm @ 30A, 8V |
| Supplier Device Package | 8-VSON-CLIP (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +10V, -8V |
| Vgs(th) (Max) @ Id | 1.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
