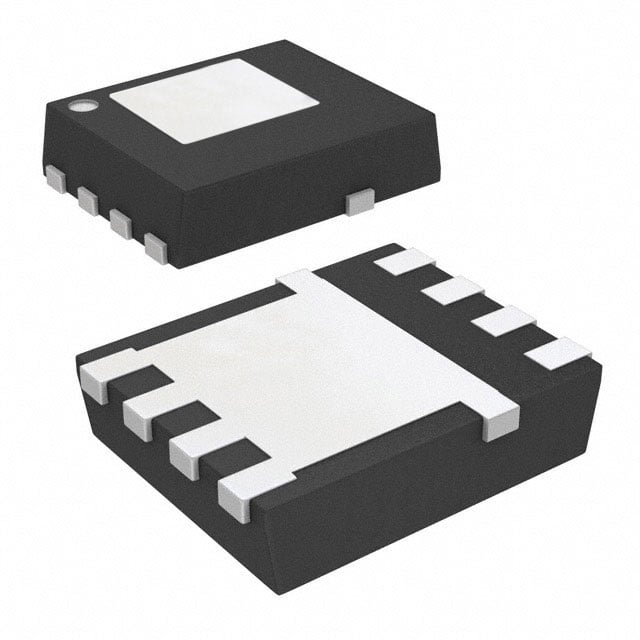

CSD16322Q5C
MOSFET N-CH 25V 21A/97A 8SON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD16322Q5C
CSD16322Q5C Hakkında
CSD16322Q5C, Texas Instruments tarafından üretilen N-Channel MOSFET transistörüdür. 25V drain-source gerilimi ve 97A sürekli drain akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılır. 8-SON PowerTDFN paketinde sunulan bu bileşen, düşük on-state direnci (5mΩ @ 20A, 8V) sayesinde güç kayıplarını minimize eder. Motor kontrol, DC-DC dönüştürücüler, güç yönetimi ve ağır akım anahtarlama devreleri gibi uygulamalarda tercih edilir. -55°C ile +150°C arasında çalışma sıcaklığı aralığında stabil performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 21A (Ta), 97A (Tc) |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 3V, 8V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 9.7 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1365 pF @ 12.5 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 5mOhm @ 20A, 8V |
| Supplier Device Package | 8-SON |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +10V, -8V |
| Vgs(th) (Max) @ Id | 1.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
