Transistörler - FET, MOSFET - Tekil
CSD16321Q5C

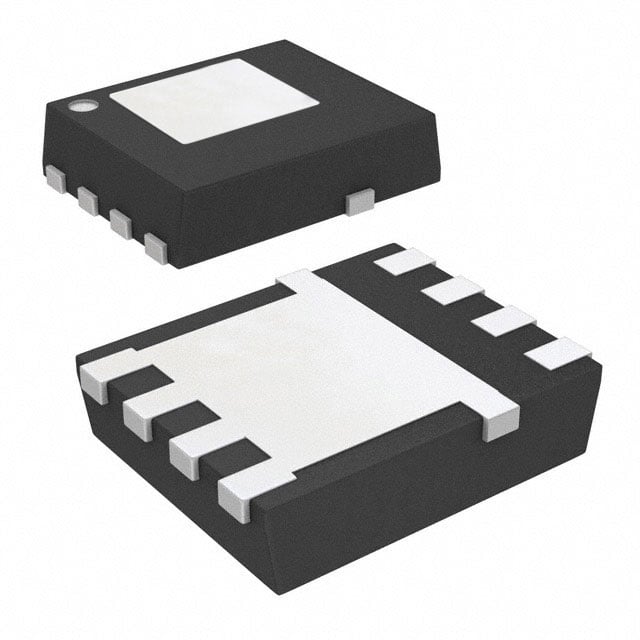

MOSFET N-CH 25V 31A/100A 8VSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD16321Q5C
CSD16321Q5C Hakkında
CSD16321Q5C, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 25V drain-source voltaj ile çalışabilen bu bileşen, 31A sürekli akım (Ta) veya 100A sürekli akım (Tc) kapasitesine sahiptir. 8V gate voltajında 2.4mOhm on-state direnci ile düşük güç kaybı sağlar. Surface mount 8-VSON-CLIP (5x6) paketinde sunulan bu transistör, motor kontrol, güç yönetimi, anahtarlama uygulamaları ve AC/DC konvertörlerde kullanılır. -55°C ile 150°C arasında çalışan cihaz, 3.1W güç dağıtım kapasitesine sahiptir. Hızlı anahtarlama özelliği ve düşük gate şarjı (19nC) ile verimli devre tasarımı mümkün kılar. Şu anda üretim durdurulmuş olup arşiv ürünüdür.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 31A (Ta), 100A (Tc) |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 3V, 8V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 19 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 3100 pF @ 12.5 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 3.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 2.4mOhm @ 25A, 8V |
| Supplier Device Package | 8-VSON-CLIP (5x6) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +10V, -8V |
| Vgs(th) (Max) @ Id | 1.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
