Transistörler - FET, MOSFET - Tekil

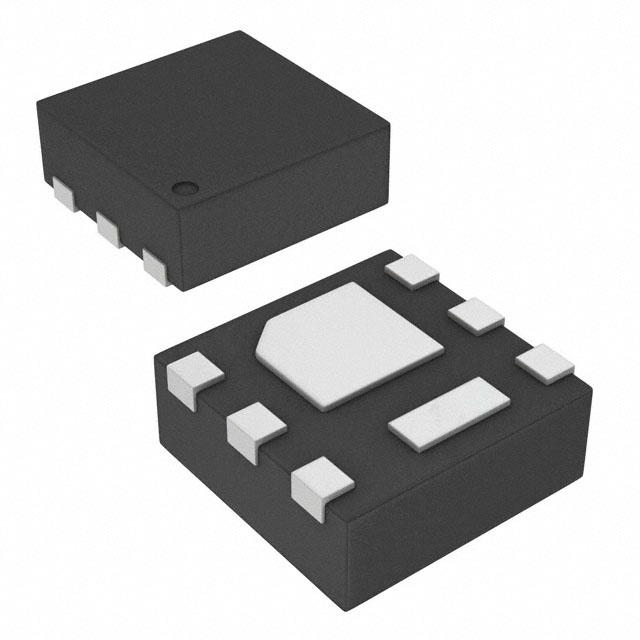

CSD16301Q2
MOSFET N-CH 25V 5A 6SON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 6-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD16301Q2
CSD16301Q2 Hakkında
CSD16301Q2, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 25V drain-source voltajı ve 5A sürekli drenaj akımı ile tasarlanmıştır. 6-SON yüzey montaj paketinde sunulan bu bileşen, 24mOhm on-resistance (8V, 4A) ile düşük kaçak akımına sahiptir. -55°C ile 150°C arasında çalışmaya uygun olan transistör, anahtarlama uygulamaları, güç yönetimi devreleri, DC-DC dönüştürücüler ve motor kontrol devrelerinde kullanılır. Düşük gate charge (2.8nC) sayesinde hızlı anahtarlamaya olanak tanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5A (Tc) |
| Drain to Source Voltage (Vdss) | 25 V |
| Drive Voltage (Max Rds On, Min Rds On) | 3V, 8V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 2.8 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 340 pF @ 12.5 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-SMD, Flat Leads |
| Part Status | Active |
| Power Dissipation (Max) | 2.3W (Ta) |
| Rds On (Max) @ Id, Vgs | 24mOhm @ 4A, 8V |
| Supplier Device Package | 6-SON |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | +10V, -8V |
| Vgs(th) (Max) @ Id | 1.55V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
