Transistörler - FET, MOSFET - Tekil

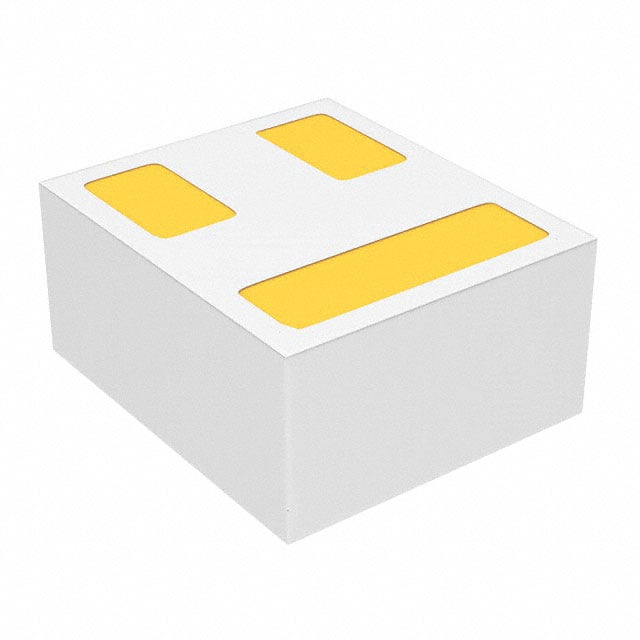

CSD15380F3
MOSFET N-CH 20V 500MA 3PICOSTAR
- Üretici
- Texas Instruments
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD15380F3
CSD15380F3 Hakkında
CSD15380F3, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 20V drain-source gerilimi ve 500mA sürekli dren akımı ile tasarlanmıştır. 3-PICOSTAR yüzey montaj paketinde sunulan bu bileşen, düşük kapalı durumda direnç (Rds On: 1190mOhm @ 100mA, 8V) ve hızlı anahtarlama özellikleriyle anahtarlama uygulamalarında, güç yönetimi devrelerinde ve taşınabilir cihazlarda kullanılır. -55°C ile 150°C arasında çalışan bu transistör, 500mW güç harcaması ile batarya destekli sistemlerde ve kompakt tasarımlar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 500mA (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.8V, 8V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 0.281 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 10.5 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 1190mOhm @ 100mA, 8V |
| Supplier Device Package | 3-PICOSTAR |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | 10V |
| Vgs(th) (Max) @ Id | 1.35V @ 2.5µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
