CSD13385F5T

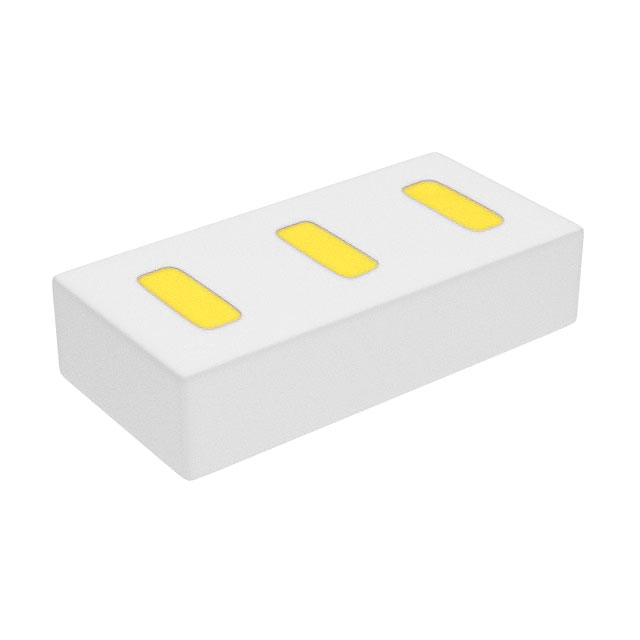

MOSFET N-CH 12V 4.3A 3PICOSTAR
- Üretici
- Texas Instruments
- Paket/Kılıf
- 3-SMD
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD13385F5
CSD13385F5T Hakkında
CSD13385F5T, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 12V drain-source gerilimi ve 4.3A sürekli drenaj akımı kapasitesine sahip bu bileşen, düşük RDS(on) değeri (19mOhm @ 4.5V) ile verimli anahtarlama işlemleri gerçekleştirir. 3-PICOSTAR yüzey monte paketinde sunulan CSD13385F5T, mobil cihazlar, güç yönetimi devreleri, LED sürücüleri ve DC-DC dönüştürücüler gibi uygulamalarda kullanılır. Geniş çalışma sıcaklığı aralığı (-55°C ~ 150°C) ve düşük gate charge karakteristiği hızlı anahtarlama işlemleri için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.3A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 5 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 674 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-SMD, No Lead |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 19mOhm @ 900mA, 4.5V |
| Supplier Device Package | 3-PICOSTAR |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | 8V |
| Vgs(th) (Max) @ Id | 1.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
