CSD13383F4

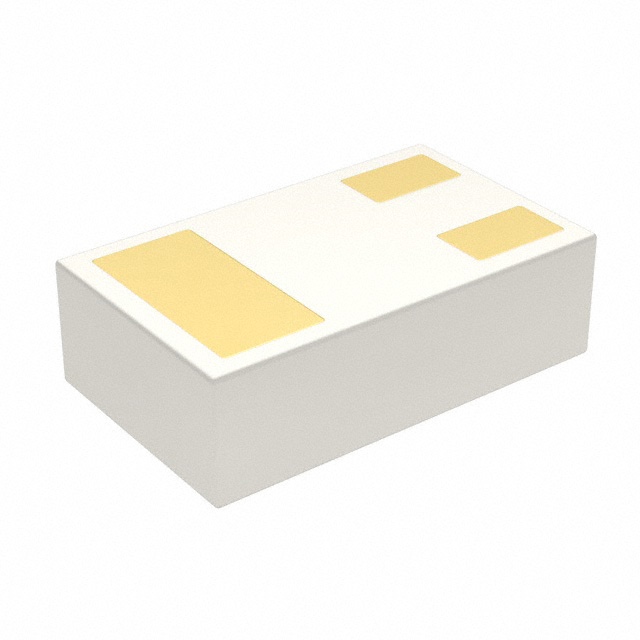

MOSFET N-CH 12V 2.9A 3PICOSTAR
- Üretici
- Texas Instruments
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD13383F4
CSD13383F4 Hakkında
CSD13383F4, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 12V drain-source gerilim (Vdss) ve 2.9A maksimum sürekli dren akımı kapasitesine sahiptir. 44mOhm RDS(on) değeri ile düşük iletim direnci sağlar. 3-PICOSTAR yüzey monte paketi kullanılmıştır. Gate charge 2.6nC, input kapasitansi 291pF'dir. -55°C ile +150°C sıcaklık aralığında çalışabilir. 500mW maksimum güç tüketimi ile güç yönetimi uygulamalarında, anahtarlama devreleri, motor kontrol ve düşük voltaj DC-DC dönüştürücülerde kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 2.9A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 2.6 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 291 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 44mOhm @ 500mA, 4.5V |
| Supplier Device Package | 3-PICOSTAR |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±10V |
| Vgs(th) (Max) @ Id | 1.25V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
