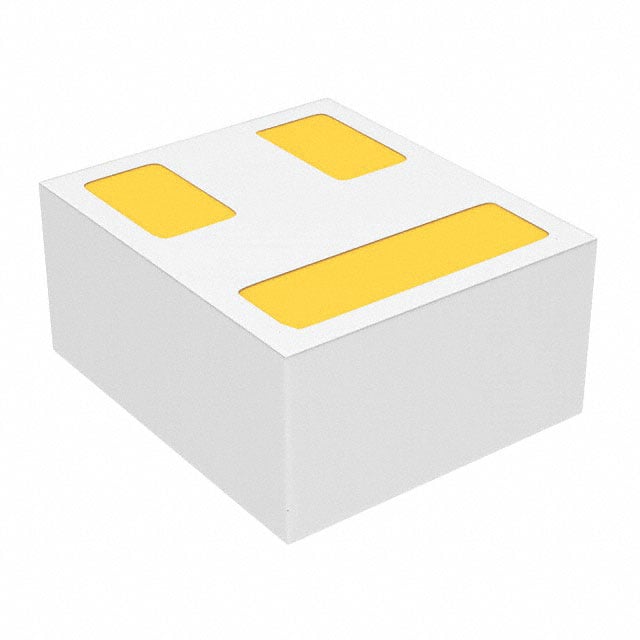

CSD13380F3T
MOSFET N-CH 12V 3.6A 3PICOSTAR
- Üretici
- Texas Instruments
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD13380F3
CSD13380F3T Hakkında
CSD13380F3T, Texas Instruments tarafından üretilen N-channel MOSFET transistördür. 12V drain-source voltaj ve 3.6A sürekli dren akımı ile tasarlanmıştır. 3-PICOSTAR yüzey montajlı paket içinde sunulan bu bileşen, 4.5V kapı voltajında 76mOhm maksimum RDS(on) değerine sahiptir. Düşük kapı yükü (1.2nC @ 4.5V) ve kompakt boyutu sayesinde güç yönetimi, LED sürücüleri, anahtarlama uygulamaları ve batarya yönetim sistemlerinde kullanılır. -55°C ile 150°C arasında çalışabilir ve maksimum 500mW güç kaybına dayanıklıdır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.6A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.2 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 156 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 76mOhm @ 400mA, 4.5V |
| Supplier Device Package | 3-PICOSTAR |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | 8V |
| Vgs(th) (Max) @ Id | 1.3V @ 250µA |
