Transistörler - FET, MOSFET - Tekil

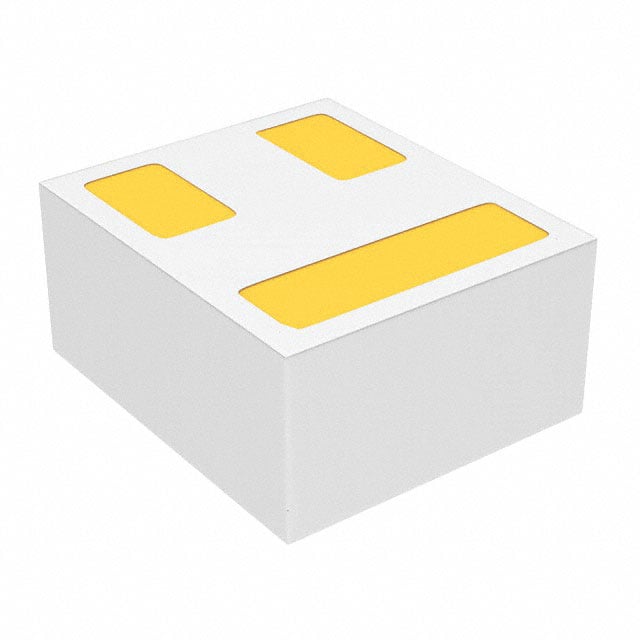

CSD13380F3
MOSFET N-CH 12V 3.6A 3PICOSTAR
- Üretici
- Texas Instruments
- Paket/Kılıf
- 3-XFDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD13380F3
CSD13380F3 Hakkında
CSD13380F3, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 12V drain-source gerilimi ve 3.6A sürekli drenaj akımı ile tasarlanmıştır. 3-PICOSTAR paketinde sunulan bu bileşen, düşük açık direnç değerleri (76mOhm @ 4.5V) sayesinde güç uygulamalarında verimli çalışır. Düşük gate charge (1.2nC) ile hızlı anahtarlamaya olanak tanır. Geniş çalışma sıcaklık aralığında (-55°C ~ 150°C) stabil performans gösterir. Mobil cihazlar, enerji yönetimi sistemleri, DC-DC dönüştürücüler ve anahtarlama uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.6A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.2 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 156 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 3-XFDFN |
| Part Status | Active |
| Power Dissipation (Max) | 500mW (Ta) |
| Rds On (Max) @ Id, Vgs | 76mOhm @ 400mA, 4.5V |
| Supplier Device Package | 3-PICOSTAR |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | 8V |
| Vgs(th) (Max) @ Id | 1.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
