CSD13202Q2

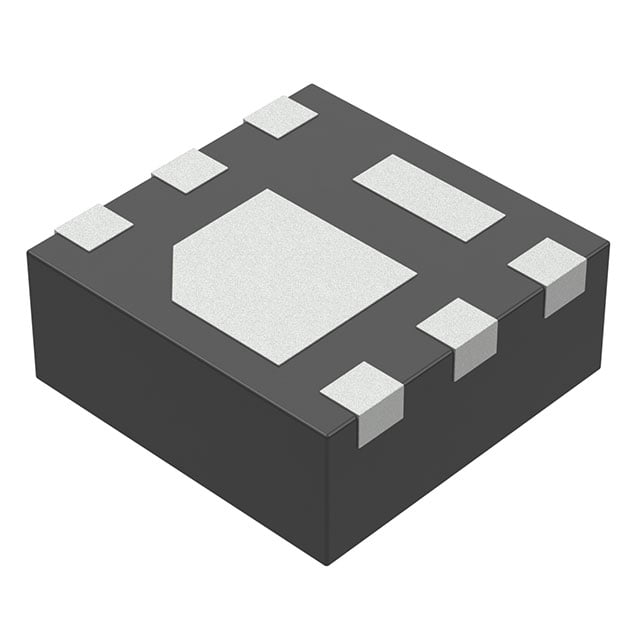

MOSFET N-CH 12V 22A 6WSON
- Üretici
- Texas Instruments
- Paket/Kılıf
- 6-WDFN Exposed Pad
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CSD13202Q2
CSD13202Q2 Hakkında
CSD13202Q2, Texas Instruments tarafından üretilen N-Channel MOSFET transistördür. 12V drain-source gerilimi (Vdss) ile 22A sürekli drenaj akımı kapasitesi sunar. 6-WDFN (2x2) Surface Mount paketinde sunulan bu bileşen, 9.3mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. -55°C ile +150°C arası çalışma sıcaklığına sahiptir. Gate charge 6.6nC ve input capacitance 997pF özellikleriyle hızlı anahtarlama performansı gösterir. Güç yönetimi uygulamaları, DC-DC dönüştürücüler, motor kontrolü ve anahtarlamalı güç kaynakları gibi endüstriyel ve tüketici elektroniği uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 22A (Ta) |
| Drain to Source Voltage (Vdss) | 12 V |
| Drive Voltage (Max Rds On, Min Rds On) | 2.5V, 4.5V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 6.6 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 997 pF @ 6 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WDFN Exposed Pad |
| Part Status | Active |
| Power Dissipation (Max) | 2.7W (Ta) |
| Rds On (Max) @ Id, Vgs | 9.3mOhm @ 5A, 4.5V |
| Supplier Device Package | 6-WSON (2x2) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±8V |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
