Transistörler - FET, MOSFET - Tekil

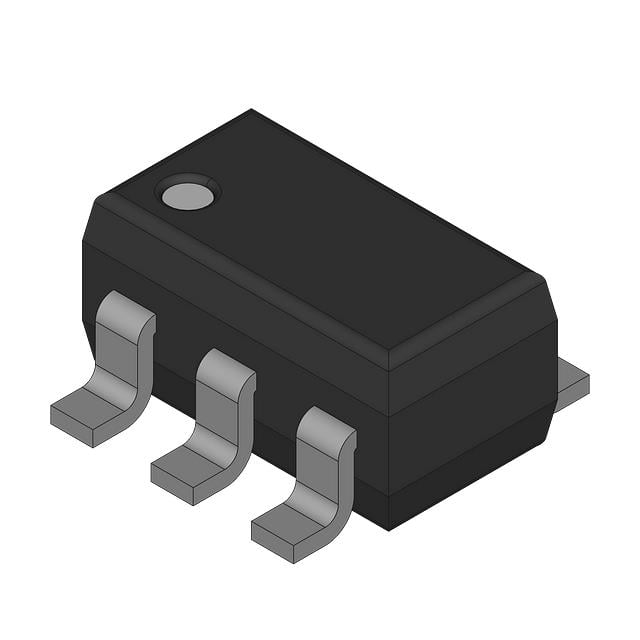

CPH6411-TL-E
N-CHANNL SILICON MOSFET FOR ULTR
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SOT-23-6 Thin
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CPH6411
CPH6411-TL-E Hakkında
CPH6411-TL-E, Rochester Electronics tarafından üretilen N-Channel Silicon MOSFET transistörüdür. 20V drain-source gerilim ile 6A sürekli dren akımı kapasitesine sahiptir. 4.5V gate geriliminde 20mΩ on-resistance değerine ulaşan bu bileşen, düşük güç kaybı gerektiren uygulamalarda kullanılır. 1.6W maksimum güç dağılımı ile röle kontrolü, motor sürücüleri, güç anahtarlaması ve dijital mantık uygulamalarında tercih edilmektedir. SOT-23-6 yüzey montaj paketinde sunulan kompakt yapısı, 150°C çalışma sıcaklığına kadar güvenli işletim imkanı tanımaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A (Ta) |
| Drain to Source Voltage (Vdss) | 20 V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 13 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1200 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-6 Thin, TSOT-23-6 |
| Part Status | Active |
| Power Dissipation (Max) | 1.6W (Ta) |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 3A, 4.5V |
| Supplier Device Package | 6-CPH |
| Technology | MOSFET (Metal Oxide) |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
