Transistörler - FET, MOSFET - Tekil

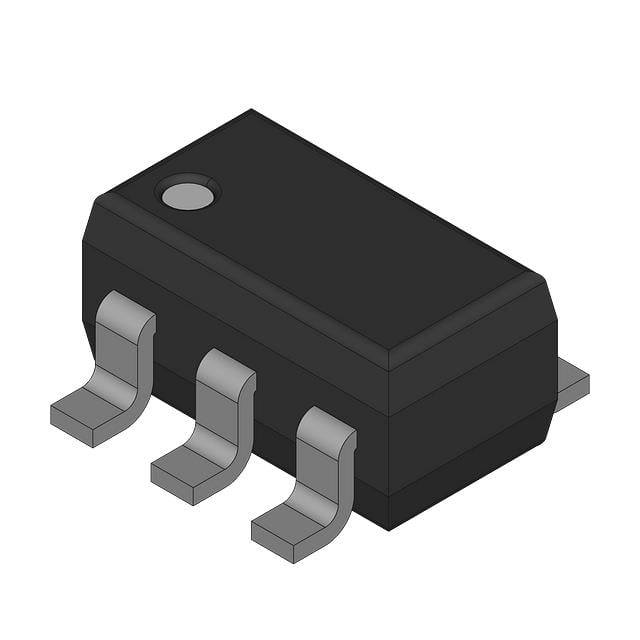

CPH6354-TL-H
CPH6354 - MOSFET P-CHANNEL SINGL
- Üretici
- Rochester Electronics
- Paket/Kılıf
- SOT-23-6
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CPH6354
CPH6354-TL-H Hakkında
CPH6354-TL-H, Rochester Electronics tarafından üretilen P-Channel MOSFET transistördür. 60V drain-source gerilimi ile çalışan bu bileşen, 4A sürekli dren akımı kapasitesine sahiptir. 10V gate geriliminde 100mΩ maksimum RDS(on) değeri sunarak düşük dirençli anahtarlama sağlar. SOT-23-6 yüzey montajlı pakette sağlanan CPH6354, endüstriyel kontrol devreleri, güç yönetimi uygulamaları ve anahtarlama güç kaynakları tasarımlarında kullanılır. -150°C işletme sıcaklığına kadar çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4A (Ta) |
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4V, 10V |
| FET Type | P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 14 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 600 pF @ 20 V |
| Mounting Type | Surface Mount |
| Operating Temperature | 150°C (TJ) |
| Package / Case | SOT-23-6 |
| Part Status | Active |
| Power Dissipation (Max) | 1.6W (Ta) |
| Rds On (Max) @ Id, Vgs | 100mOhm @ 2A, 10V |
| Supplier Device Package | 6-CPH |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
