Transistörler - FET, MOSFET - Tekil

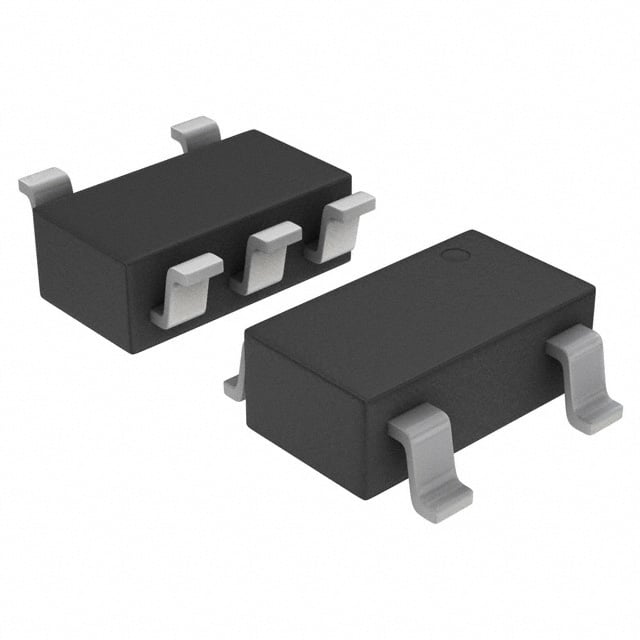

CPH5871-TL-W
MOSFET N-CH 30V 3.5A 5CPH
- Üretici
- onsemi
- Paket/Kılıf
- SC-74A
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CPH5871
CPH5871-TL-W Hakkında
CPH5871-TL-W, onsemi tarafından üretilen N-Channel MOSFET transistördür. 30V drain-source voltaj ve 3.5A sürekli drenaj akımı kapasitesiyle tasarlanmıştır. 52mOhm maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. Entegre Schottky diyot özelliği sayesinde anahtarlama uygulamalarında hızlı şarj/deşarj işlemleri gerçekleştirilir. SC-74A SOT-753 yüzey montaj paketinde sunulan bu bileşen, -55°C ile +125°C arasında çalışır. 900mW maksimum güç tüketimi ile motor kontrolü, güç yönetimi ve anahtarlama devreleri gibi uygulamalarda kullanılır. 4.7nC kapı yükü ve 430pF giriş kapasitansı değerleri hızlı anahtarlama sağlayan tasarımları destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 3.5A (Ta) |
| Drain to Source Voltage (Vdss) | 30 V |
| Drive Voltage (Max Rds On, Min Rds On) | 1.8V, 4.5V |
| FET Feature | Schottky Diode (Isolated) |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 4.7 nC @ 4.5 V |
| Input Capacitance (Ciss) (Max) @ Vds | 430 pF @ 10 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | SC-74A, SOT-753 |
| Part Status | Obsolete |
| Power Dissipation (Max) | 900mW (Ta) |
| Rds On (Max) @ Id, Vgs | 52mOhm @ 2A, 4.5V |
| Supplier Device Package | 5-CPH |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±12V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
