Transistörler - FET, MOSFET - Tekil

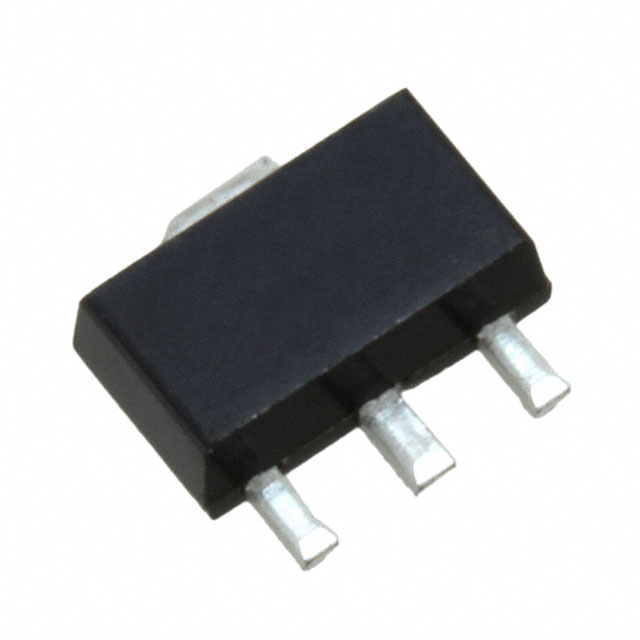

CPC3708CTR
MOSFET N-CH 350V 5MA SOT89
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-243AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CPC3708
CPC3708CTR Hakkında
CPC3708CTR, Littelfuse tarafından üretilen N-Channel depletion mode MOSFET transistördür. 350V Drain-Source gerilimi ve 5mA sürekli dren akımı ile belirtilmiştir. SOT-89 yüzey montajlı paketinde sunulan bu bileşen, 14Ω maksimum on-state direnci (350mV gate geriliminde 50mA akımda) ile karakterize edilir. -40°C ile +110°C arasında çalışır ve maksimum 1.1W güç harcaması kapasitesine sahiptir. Input kapasitansi 300pF (0V Vds'de) olup, ±20V gate-source gerilimi aralığında çalışır. Depletion mode yapısı ile gate gerilimi olmadan da iletim halinde kalabilen bu MOSFET, analog anahtarlama, sinyal kontrol ve düşük frekanslı uygulamalarda kullanıma elverişlidir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 5mA (Ta) |
| Drain to Source Voltage (Vdss) | 350 V |
| Drive Voltage (Max Rds On, Min Rds On) | -0.35V |
| FET Feature | Depletion Mode |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 300 pF @ 0 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -40°C ~ 110°C (TA) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power Dissipation (Max) | 1.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 14Ohm @ 50mA, 350mV |
| Supplier Device Package | SOT-89 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
