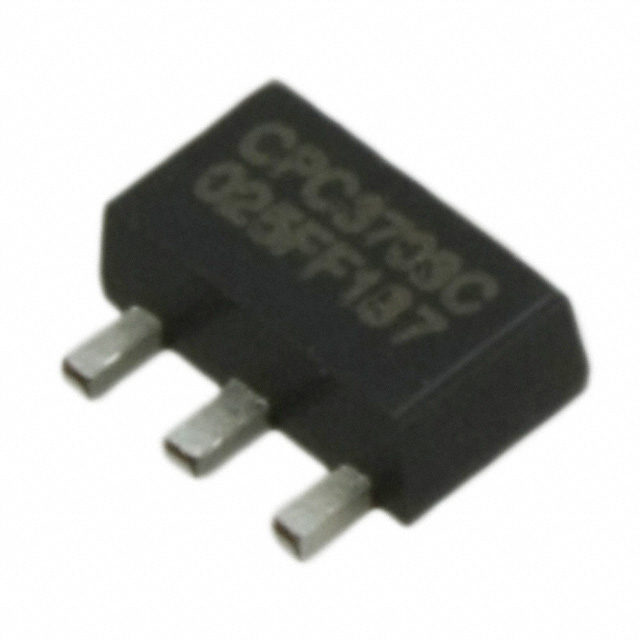

CPC3703CTR
MOSFET N-CH 250V 360MA SOT89-3
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-243AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CPC3703
CPC3703CTR Hakkında
CPC3703CTR, Littelfuse tarafından üretilen N-channel Depletion Mode MOSFET'tir. 250V drain-source gerilim ve 360mA sürekli dren akımı kapasitesiyle, 0V gate geriliminde 4Ω maksimum Rds(on) değerine sahiptir. 1.1W maksimum güç tüketimi ile çalışabilir. Geniş -55°C ~ 125°C işletme sıcaklık aralığında kullanılabilir. SOT-89-3 yüzey montajı paket ile küçük form faktöre sahiptir. Sinyal anahtarlaması, küçük sinyallerin yönetilmesi ve genel amaçlı anahtarlama uygulamalarında tercih edilir. 350pF giriş kapasitansı ile hızlı anahtarlama işlemlerine uyygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 360mA (Ta) |
| Drain to Source Voltage (Vdss) | 250 V |
| Drive Voltage (Max Rds On, Min Rds On) | 0V |
| FET Feature | Depletion Mode |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 350 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TA) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power Dissipation (Max) | 1.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 4Ohm @ 200mA, 0V |
| Supplier Device Package | SOT-89-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
