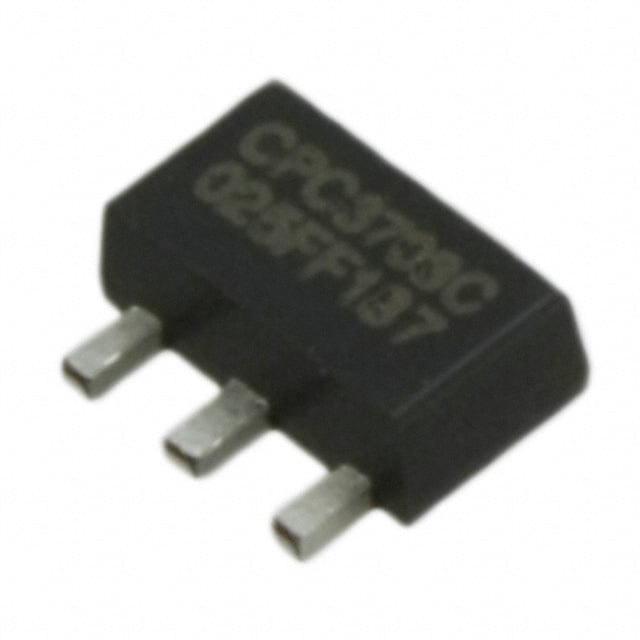

CPC3703C
MOSFET N-CH 250V 360MA SOT89-3
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-243AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CPC3703C
CPC3703C Hakkında
CPC3703C, Littelfuse tarafından üretilen N-Channel Depletion Mode MOSFET transistördür. 250V drain-source gerilimi ve 360mA sürekli drenaj akımı özellikleriyle tasarlanmıştır. Maksimum 1.6W güç tüketimi ile düşük güç uygulamalarında kullanılır. 4Ohm RDS(on) değeri ile hızlı anahtarlama işlemleri gerçekleştirir. SOT-89-3 yüzey monte paketinde sunulan bu bileşen, -55°C ile 125°C arasında çalışır. Endüstriyel kontrol sistemleri, sinyal anahtarlaması ve entegre devre sürücü uygulamalarında yaygın olarak kullanılır. Depletion Mode yapısı sayesinde, gate-source gerilimi sıfırken transistör iletim durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 360mA (Ta) |
| Drain to Source Voltage (Vdss) | 250 V |
| Drive Voltage (Max Rds On, Min Rds On) | 0V |
| FET Feature | Depletion Mode |
| FET Type | N-Channel |
| Input Capacitance (Ciss) (Max) @ Vds | 350 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Obsolete |
| Power Dissipation (Max) | 1.6W (Ta) |
| Rds On (Max) @ Id, Vgs | 4Ohm @ 200mA, 0V |
| Supplier Device Package | SOT-89-3 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
