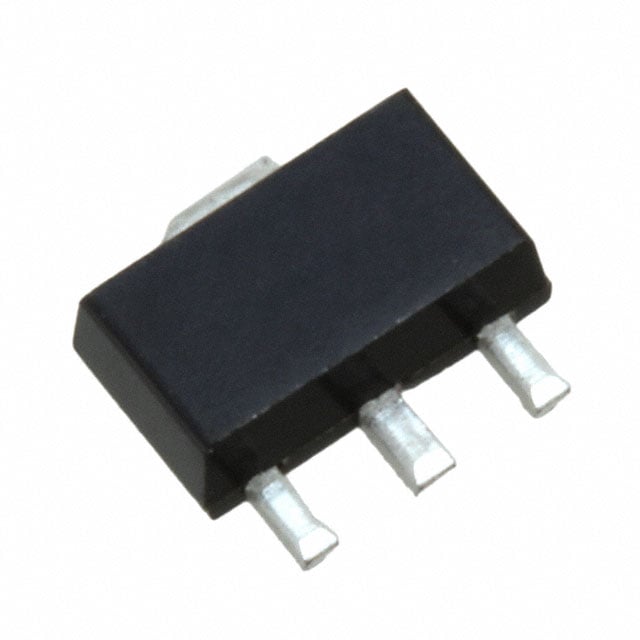

CPC3701CTR
MOSFET N-CH 60V SOT89
- Üretici
- Littelfuse
- Paket/Kılıf
- TO-243AA
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CPC3701
CPC3701CTR Hakkında
CPC3701CTR, Littelfuse tarafından üretilen Depletion Mode N-Channel MOSFET'tir. 60V Drain-Source gerilim derecelendirilmesi ile düşük güç uygulamalarında kullanılır. SOT-89 yüzey monte paketinde sunulan bu transistör, 300mA'de 1Ohm maksimum RDS(on) değerine sahiptir. 1.1W güç tüketimi kapasitesi ile anahtarlama ve amplifikasyon devrelerine uygun olup, -55°C ile +125°C arasında çalışmaktadır. Gate-Source gerilimi ±15V maksimum seviyesi kontrollü bir çalışma ortamı sağlar. Endüstriyel kontrol, sinyal işleme ve düşük voltaj güç yönetimi uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Drain to Source Voltage (Vdss) | 60 V |
| Drive Voltage (Max Rds On, Min Rds On) | 0V |
| FET Feature | Depletion Mode |
| FET Type | N-Channel |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 125°C (TJ) |
| Package / Case | TO-243AA |
| Part Status | Active |
| Power Dissipation (Max) | 1.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 1Ohm @ 300mA, 0V |
| Supplier Device Package | SOT-89 |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±15V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
