Transistörler - FET, MOSFET - Tekil

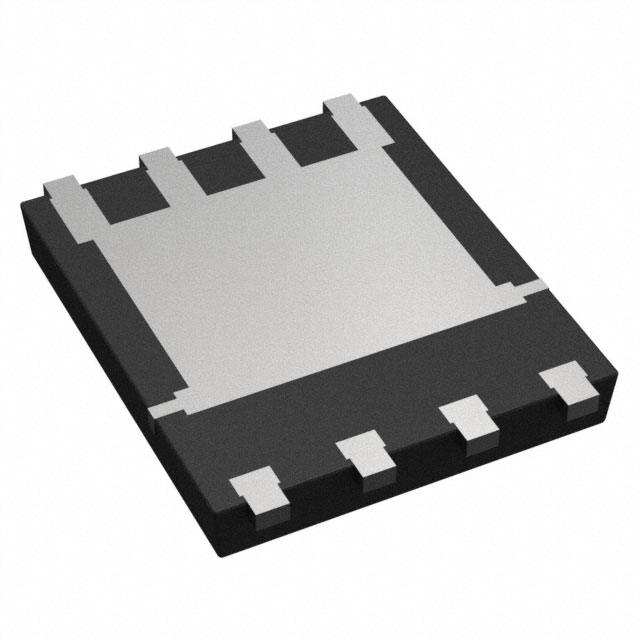

CMS70N04H8-HF
MOSFET N-CH 40V 70A DFN5X6
- Üretici
- Comchip Technology
- Paket/Kılıf
- 8-PowerTDFN
- Kategori
- Transistörler - FET, MOSFET - Tekil
- Seri / Aile Numarası
- CMS70N04H8
CMS70N04H8-HF Hakkında
CMS70N04H8-HF, Comchip Technology tarafından üretilen 40V rated N-Channel MOSFET transistördür. 70A sürekli drain akımı kapasitesi ile güç anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. 8.5mOhm maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. DFN5x6 (PR-PAK) yüzey montaj paketinde sunulmaktadır. Motorlar, güç kaynakları, LED sürücüler ve anahtarlama uygulamalarında tercih edilir. -55°C ile +150°C arasında çalışabilir. Maksimum 72.3W güç tüketim kapasitesine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 70A (Tc) |
| Drain to Source Voltage (Vdss) | 40 V |
| Drive Voltage (Max Rds On, Min Rds On) | 4.5V, 10V |
| FET Type | N-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 19.7 nC @ 10 V |
| Input Capacitance (Ciss) (Max) @ Vds | 1278 pF @ 25 V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerTDFN |
| Part Status | Obsolete |
| Power Dissipation (Max) | 2W (Ta), 72.3W (Tc) |
| Rds On (Max) @ Id, Vgs | 8.5mOhm @ 20A, 10V |
| Supplier Device Package | DFN5x6 (PR-PAK) |
| Technology | MOSFET (Metal Oxide) |
| Vgs (Max) | ±20V |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
